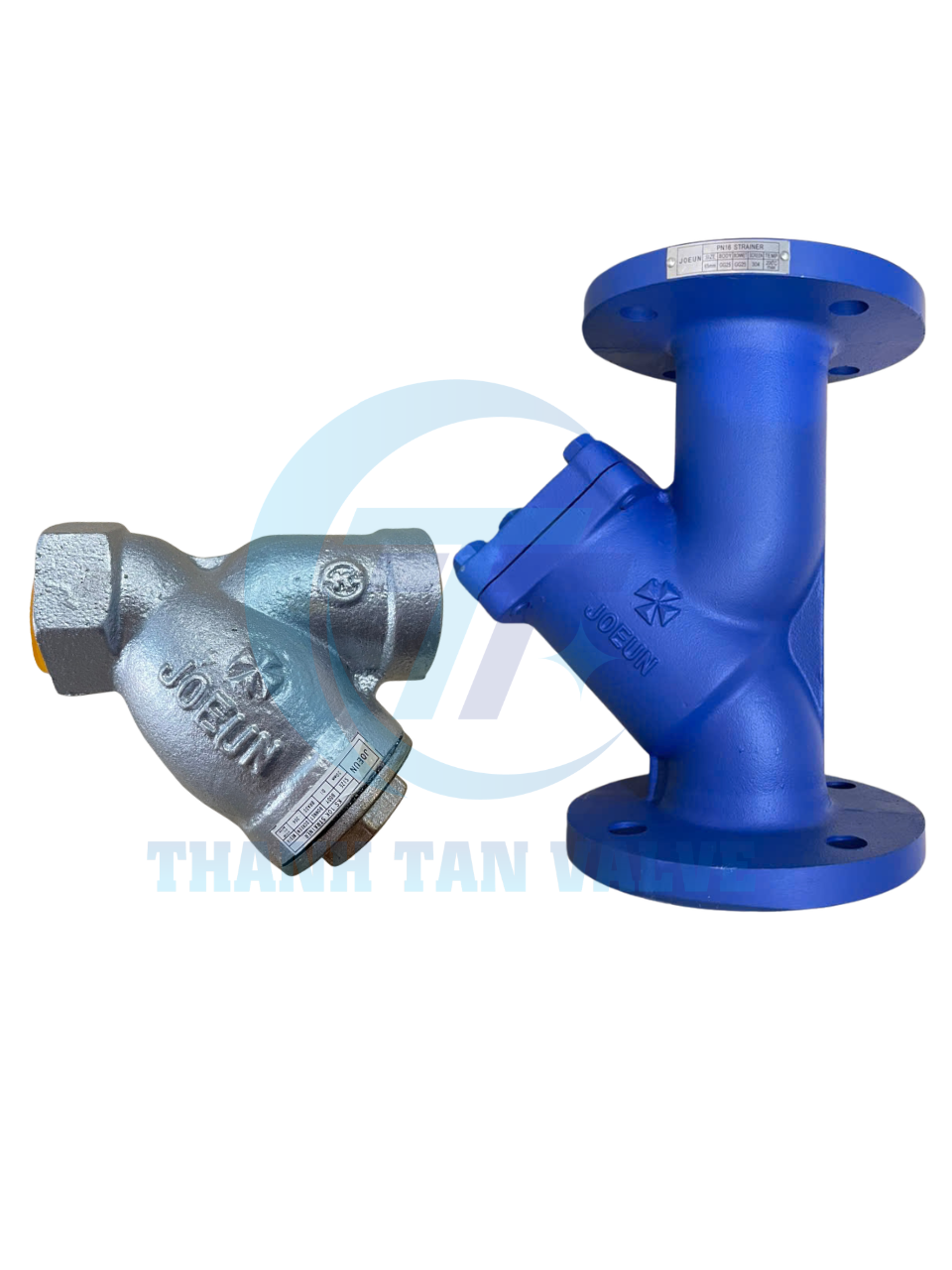

Y Lọc Gang Joeun Là Gì?
Trong các nhà máy sử dụng hơi nóng để gia nhiệt, sấy khô, tiệt trùng hoặc vận hành dây chuyền sản xuất, chất lượng của dòng hơi ảnh hưởng trực tiếp đến hiệu quả hoạt động của toàn bộ hệ thống. Mặc dù hơi được tạo ra từ lò hơi đã trải qua quá trình xử lý, nhưng trong quá trình vận chuyển qua đường ống vẫn có thể xuất hiện các tạp chất như rỉ sét, cặn kim loại, bụi bẩn hoặc mảnh hàn còn sót lại sau khi lắp đặt.
Những tạp chất này nếu không được loại bỏ sẽ đi theo dòng hơi đến các thiết bị như van giảm áp, van điều khiển, bẫy hơi hoặc bộ trao đổi nhiệt, gây ra hiện tượng kẹt van, rò rỉ, giảm hiệu suất truyền nhiệt và tăng chi phí bảo trì.
Y lọc gang Joeun được thiết kế để giải quyết vấn đề đó. Thiết bị có nhiệm vụ giữ lại các tạp chất trước khi dòng hơi đi qua các thiết bị quan trọng, giúp hệ thống vận hành ổn định, giảm nguy cơ hư hỏng, tiết kiệm chi phí bảo trì cho doanh nghiệp và tăng tuổi thọ cho các thiết bị khác trong hệ thống.
Đây là dòng Y lọc được nhiều nhà máy, đơn vị cơ điện và nhà thầu lựa chọn nhờ chất lượng ổn định, giá thành hợp lý và dễ dàng lắp đặt trên các hệ thống đường ống có kích thước nhỏ đến trung bình.
Vì Sao Hệ Thống Hơi Nóng Cần Lắp Đặt Y Lọc?
Nhiều doanh nghiệp chỉ chú trọng đầu tư vào lò hơi, van hơi hoặc bẫy hơi mà chưa đánh giá đúng vai trò của Y lọc. Trên thực tế, đây là thiết bị có giá trị đầu tư không lớn nhưng mang lại hiệu quả bảo vệ rất cao.
1. Bảo vệ van hơi
Van hơi thường có các chi tiết cơ khí được gia công với độ chính xác cao. Khi cặn bẩn đi vào bên trong, các chi tiết này dễ bị mài mòn hoặc kẹt, dẫn đến tình trạng:
- Van đóng không kín.
- Van mở không hết hành trình.
- Rò rỉ hơi.
- Giảm khả năng điều khiển lưu lượng.
Lắp đặt Y lọc phía trước van sẽ giúp hạn chế tối đa các sự cố này.
2. Tăng tuổi thọ bẫy hơi
Bẫy hơi có nhiệm vụ tách nước ngưng và giữ hơi trong hệ thống. Khi cặn bẩn tích tụ bên trong, bẫy hơi có thể hoạt động không chính xác, gây thất thoát hơi hoặc không xả hết nước ngưng.
Một chiếc Y lọc được lắp đúng vị trí sẽ giúp bẫy hơi hoạt động ổn định hơn, giảm chi phí thay thế và bảo trì.
3. Bảo vệ thiết bị trao đổi nhiệt
Các bộ trao đổi nhiệt sử dụng hơi nóng thường có đường dẫn lưu chất nhỏ. Nếu cặn bẩn tích tụ, hiệu suất truyền nhiệt sẽ giảm đáng kể, khiến thời gian gia nhiệt kéo dài và tiêu hao nhiều nhiên liệu hơn.
Việc lắp Y lọc giúp duy trì dòng hơi sạch, từ đó đảm bảo hiệu quả truyền nhiệt và tiết kiệm chi phí vận hành.
4. Giảm chi phí bảo trì
So với chi phí sửa chữa hoặc thay thế van hơi, bẫy hơi và bộ trao đổi nhiệt, đầu tư một chiếc Y lọc có chi phí thấp hơn rất nhiều. Đây là giải pháp phòng ngừa hiệu quả, giúp doanh nghiệp hạn chế thời gian dừng máy và giảm chi phí bảo trì định kỳ.
Cấu Tạo Của Y Lọc Hơi Gang Joeun
Y lọc gang Joeun được thiết kế với cấu tạo đơn giản nhưng đảm bảo khả năng làm việc ổn định trong môi trường công nghiệp.
1. Thân gang
Thân Y lọc được đúc từ gang chất lượng cao, có độ cứng tốt và chịu được áp lực làm việc của các hệ thống hơi cỡ nhỏ và trung bình.
2. Lưới lọc inox
Lưới lọc là bộ phận trực tiếp giữ lại cặn bẩn. Được chế tạo từ inox chống ăn mòn, lưới có khả năng chịu nhiệt, chịu áp lực và dễ dàng tháo ra để vệ sinh khi cần
3. Gioăng làm kín
Gioăng giúp đảm bảo độ kín giữa thân và nắp lọc, hạn chế rò rỉ hơi trong quá trình vận hành.
Nguyên Lý Hoạt Động Của Y Lọc Gang Joeun
Y lọc gang Joeun hoạt động theo nguyên lý lọc cơ học, sử dụng lưới lọc bằng inox được lắp bên trong thân van để giữ lại các tạp chất có trong dòng lưu chất. Khi nước, hơi nóng, dầu truyền nhiệt hoặc các loại lưu chất khác đi vào y lọc theo đúng chiều mũi tên trên thân van, dòng chảy sẽ đi qua lưới lọc. Các hạt rắn như cặn bẩn, rỉ sét, mạt kim loại, cát hoặc tạp chất có kích thước lớn hơn mắt lưới sẽ bị giữ lại, trong khi lưu chất sạch tiếp tục đi qua và cấp đến các thiết bị phía sau.
Trong quá trình vận hành, lượng cặn bẩn sẽ tích tụ dần trên bề mặt lưới lọc. Khi cặn quá nhiều, lưu lượng và áp suất dòng chảy có thể giảm, vì vậy cần vệ sinh lưới lọc định kỳ để đảm bảo hiệu quả làm việc. Người vận hành chỉ cần ngừng hệ thống, tháo nắp y lọc, lấy lưới inox ra làm sạch rồi lắp lại đúng vị trí là thiết bị có thể tiếp tục hoạt động bình thường.
Nhờ nguyên lý hoạt động đơn giản nhưng hiệu quả, y lọc gang Joeun giúp ngăn chặn tạp chất xâm nhập vào các thiết bị quan trọng như van giảm áp, van điều khiển, bẫy hơi, đồng hồ áp suất, bơm và bộ trao đổi nhiệt. Điều này giúp giảm nguy cơ tắc nghẽn, hạn chế mài mòn, nâng cao độ ổn định của hệ thống và kéo dài tuổi thọ cho toàn bộ thiết bị trong đường ống.
Để đạt hiệu quả lọc tốt nhất, y lọc gang Joeun cần được lắp đặt đúng chiều dòng chảy, đúng tư thế theo khuyến nghị của nhà sản xuất và thực hiện vệ sinh lưới lọc định kỳ theo điều kiện làm việc của hệ thống. Đây là giải pháp đơn giản nhưng đóng vai trò quan trọng trong việc bảo vệ hệ thống hơi nóng, nước nóng và các đường ống công nghiệp khỏi những hư hỏng do tạp chất gây ra.
Thông Số Kỹ Thuật Y Lọc Gang Nối Ren Joeun
- Thương hiệu: Joeun, Hàn Quốc
- Kiểu kết nối: Ren BSPT
- Vật liệu thân: Gang
- Lưới lọc: Inox
- Kích thước: DN15 – DN25
- Môi trường: Hơi nóng, nước nóng, nước, khí nén.
- Nhiệt độ làm việc: 220 độ C

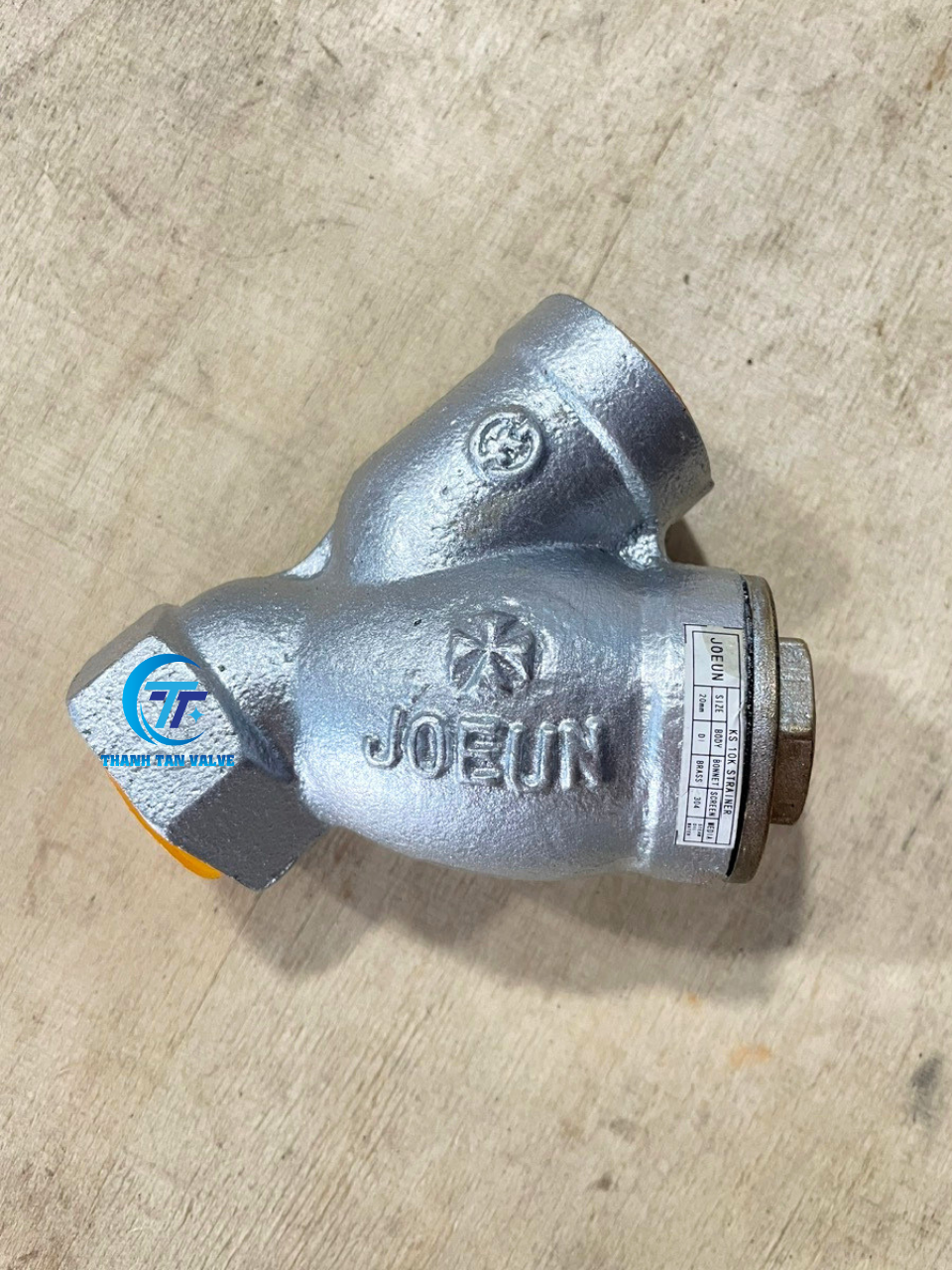

Y lọc ren gang Joeun
Thông Số Kỹ Thuật Y Lọc Gang PN16 Joeun
- Thương hiệu: Joeun, Hàn Quốc
- Kiểu kết nối: mặt bích PN16
- Vật liệu thân: Gang
- Lưới lọc: Inox
- Kích thước: DN15 – DN200
- Môi trường: Hơi nóng, nước nóng, nước, khí nén.
- Nhiệt độ làm việc: 220 độ C

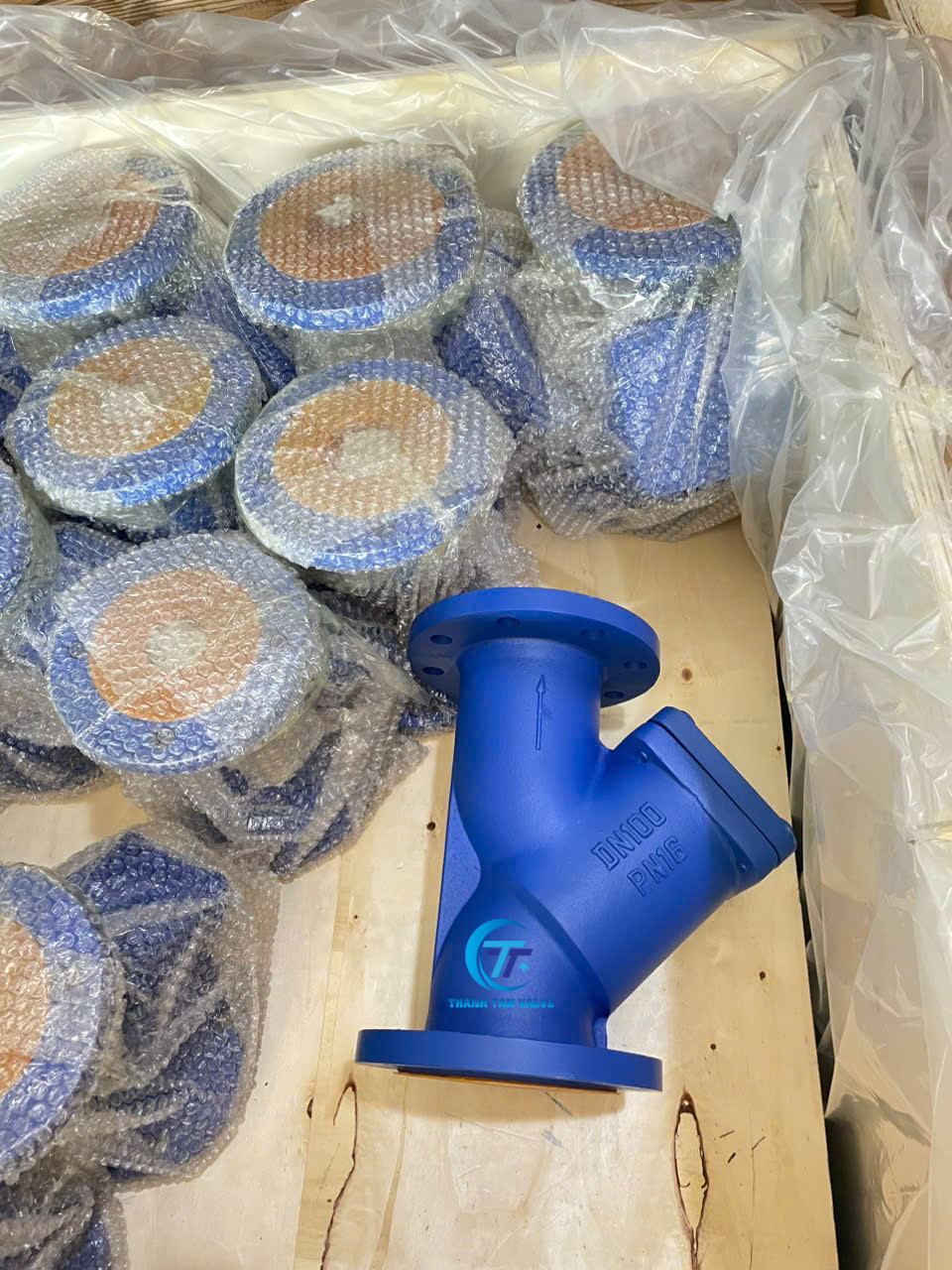

Y lọc gang PN16 Joeun
Ưu Điểm Nổi Bật Của Y Lọc Gang Joeun
Không phải ngẫu nhiên mà Y lọc gang Joeun được sử dụng phổ biến trong nhiều hệ thống hơi nóng tại nhà máy, xưởng sản xuất và các công trình công nghiệp. Sản phẩm sở hữu nhiều ưu điểm nổi bật giúp doanh nghiệp tối ưu chi phí đầu tư cũng như chi phí vận hành lâu dài.
1. Khả năng lọc cặn hiệu quả
Y lọc gang Joeun được trang bị lưới lọc inox có khả năng giữ lại các hạt rắn, cặn bẩn và tạp chất phát sinh trong quá trình vận hành hệ thống. Điều này giúp hạn chế tối đa nguy cơ cặn đi vào các thiết bị quan trọng phía sau.
Nhờ đó, hệ thống hoạt động ổn định hơn, giảm nguy cơ hư hỏng và hạn chế các sự cố ngoài ý muốn.
2. Thân gang chắc chắn, tuổi thọ cao
Thân lọc được chế tạo từ gang có độ cứng cao, chịu va đập tốt và phù hợp với điều kiện làm việc trong môi trường công nghiệp.
3. Lưới lọc inox dễ vệ sinh
Không giống các thiết bị lọc kín khó bảo trì, Y lọc Joeun cho phép tháo lưới lọc để vệ sinh định kỳ.
Quá trình bảo dưỡng đơn giản giúp:
- Tiết kiệm thời gian.
- Giảm chi phí nhân công.
- Hạn chế thời gian dừng hệ thống.
4. Kết nối ren hoặc mặt bích thuận tiện
Y lọc kết nối ren giúp việc lắp đặt trở nên nhanh chóng và dễ dàng.
Y lọc kết nối mặt bích PN16 phù hợp với các hệ thống đường ống lớn.
Đây là lựa chọn phù hợp cho các hệ thống đường ống có kích thước từ DN15 đến DN100, đặc biệt trong các công trình cải tạo hoặc mở rộng.
5. Chi phí đầu tư hợp lý
So với những thiệt hại do van hơi, van giảm áp hoặc bẫy hơi bị hỏng, chi phí đầu tư một chiếc Y lọc là rất nhỏ.
Đây được xem là giải pháp đầu tư hiệu quả nhằm bảo vệ toàn bộ hệ thống trong thời gian dài.
Ứng Dụng Của Y Lọc Gang Joeun Trong Hệ Thống Hơi
Y lọc gang Joeun được sử dụng tại nhiều vị trí khác nhau trong hệ thống hơi nóng.
1. Trước van giảm áp hơi
Van giảm áp là thiết bị có cấu tạo chính xác, rất nhạy cảm với cặn bẩn.
Trong hệ thống hơi nóng, y lọc thường được lắp đặt trước van giảm áp nhằm bảo vệ thiết bị khỏi các tạp chất như cặn bẩn, rỉ sét, mạt kim loại và các hạt rắn phát sinh trong quá trình vận hành đường ống. Nếu các tạp chất này đi trực tiếp vào van giảm áp, chúng có thể làm kẹt đĩa van, hư hỏng bề mặt làm kín hoặc ảnh hưởng đến độ chính xác khi điều chỉnh áp suất.
Việc lắp y lọc phía trước giúp giữ lại các cặn bẩn ngay từ đầu, đảm bảo lưu chất đi vào van luôn sạch, từ đó duy trì áp suất đầu ra ổn định và kéo dài tuổi thọ của van giảm áp. Đồng thời, giải pháp này còn giúp giảm chi phí bảo trì, hạn chế thời gian dừng hệ thống để sửa chữa hoặc thay thế thiết bị.
Đối với các hệ thống hơi công nghiệp, lò hơi, dây chuyền sản xuất thực phẩm, dệt nhuộm, hóa chất và các ứng dụng sử dụng hơi bão hòa, việc bố trí y lọc trước van giảm áp được xem là tiêu chuẩn kỹ thuật nhằm đảm bảo hệ thống vận hành an toàn, ổn định và đạt hiệu suất cao trong thời gian dài.
2. Trước van điều khiển
van điều khiển hơi thường có khe hở nhỏ và yêu cầu độ kín cao, đảm nhiệm vai trò điều tiết lưu lượng, áp suất hoặc nhiệt độ của lưu chất trong hệ thống. Tuy nhiên, các bộ phận bên trong van như đĩa van, seat, ty van và cơ cấu điều khiển rất dễ bị ảnh hưởng bởi cặn bẩn, rỉ sét, mạt hàn hoặc các hạt rắn có trong đường ống. Nếu những tạp chất này đi trực tiếp vào van điều khiển, chúng có thể gây mài mòn bề mặt làm kín, làm kẹt cơ cấu chuyển động, giảm độ kín hoặc khiến van hoạt động không chính xác.
Lắp y lọc trước van điều khiển giúp loại bỏ các tạp chất trước khi lưu chất đi qua van, từ đó bảo vệ các chi tiết bên trong khỏi hư hỏng và hạn chế nguy cơ kẹt van. Nhờ đó, van điều khiển duy trì khả năng điều tiết ổn định, phản hồi chính xác theo tín hiệu điều khiển và đảm bảo hệ thống vận hành an toàn, hiệu quả.
Ngoài việc kéo dài tuổi thọ của van điều khiển, y lọc còn giúp giảm chi phí bảo trì, hạn chế thời gian dừng máy do sự cố và duy trì hiệu suất làm việc của toàn bộ hệ thống. Vì vậy, trong các hệ thống hơi nóng, nước, dầu truyền nhiệt, khí nén và nhiều quy trình công nghiệp khác, y lọc thường được lắp đặt ngay trước van điều khiển như một giải pháp bảo vệ thiết bị quan trọng và được các nhà sản xuất cũng như đơn vị thiết kế hệ thống khuyến nghị áp dụng.
3. Trước bẫy hơi
Trong hệ thống hơi nóng, bẫy hơi có nhiệm vụ tự động xả nước ngưng và khí không ngưng, đồng thời giữ lại hơi để đảm bảo hiệu suất truyền nhiệt. Tuy nhiên, hơi nước khi di chuyển trong đường ống thường mang theo cặn bẩn, rỉ sét, mạt hàn hoặc các tạp chất phát sinh trong quá trình vận hành. Nếu những tạp chất này đi trực tiếp vào bẫy hơi, chúng có thể làm tắc lỗ thoát, kẹt cơ cấu hoạt động hoặc làm hỏng bề mặt làm kín của thiết bị.
Việc lắp y lọc trước bẫy hơi giúp giữ lại các hạt rắn trước khi lưu chất đi vào bẫy, từ đó bảo vệ các bộ phận bên trong khỏi tình trạng mài mòn và tắc nghẽn. Nhờ đó, bẫy hơi hoạt động ổn định hơn, duy trì khả năng xả nước ngưng đúng thời điểm, giảm thất thoát hơi và kéo dài tuổi thọ thiết bị.
Bên cạnh đó, y lọc còn giúp giảm tần suất bảo trì và chi phí sửa chữa, hạn chế sự cố làm gián đoạn quá trình sản xuất. Đây là lý do hầu hết các nhà sản xuất bẫy hơi và tiêu chuẩn thiết kế hệ thống hơi đều khuyến nghị lắp y lọc ở phía trước bẫy hơi, đặc biệt trong các hệ thống lò hơi, thực phẩm, dệt nhuộm, hóa chất và các dây chuyền sử dụng hơi bão hòa.
4. Trước bộ trao đổi nhiệt
Các bộ trao đổi nhiệt thường có nhiều đường dẫn nhỏ.
Nếu cặn tích tụ bên trong, hiệu suất truyền nhiệt sẽ giảm đáng kể.
Y lọc giúp hạn chế tình trạng này và duy trì hiệu quả gia nhiệt.
5. Trong hệ thống lò hơi
Y lọc cũng được sử dụng trên các tuyến đường ống phụ nhằm bảo vệ đồng hồ áp suất, van an toàn và các thiết bị đo lường.
Hệ thống lò hơi hoạt động trong điều kiện nhiệt độ và áp suất cao, do đó chất lượng lưu chất đóng vai trò quan trọng đối với hiệu suất và độ bền của toàn bộ thiết bị. Trong quá trình vận hành, nước và hơi thường mang theo cặn bẩn, rỉ sét, mạt hàn, cát hoặc các tạp chất phát sinh từ đường ống. Nếu không được loại bỏ, các tạp chất này có thể gây tắc nghẽn, mài mòn và làm hư hỏng nhiều thiết bị quan trọng trong hệ thống.
Ngoài việc lắp y lọc hơi trước van giảm áp hơi nóng, van cầu, bẫy hơi thì y lọc hơi gang cũng được sử dụng trên các tuyến đường ống phụ nhằm bảo vệ đồng hồ áp suất, van an toàn và các thiết bị đo lường. Nhờ đó, hệ thống vận hành ổn định hơn, giảm nguy cơ kẹt van, sai lệch thông số điều khiển và hạn chế các sự cố làm gián đoạn quá trình sản xuất.
Ngoài chức năng bảo vệ thiết bị, y lọc gang còn góp phần duy trì lưu lượng ổn định, nâng cao hiệu suất truyền nhiệt và giảm chi phí bảo trì. Việc vệ sinh hoặc thay thế lưới lọc định kỳ cũng đơn giản và tiết kiệm hơn nhiều so với sửa chữa hoặc thay mới các thiết bị có giá trị cao. Chính vì vậy, y lọc gang được xem là một thiết bị không thể thiếu trong hầu hết các hệ thống lò hơi công nghiệp, giúp tăng độ tin cậy, kéo dài tuổi thọ thiết bị và đảm bảo hệ thống vận hành an toàn, liên tục.
Hướng Dẫn Chọn Y Lọc Gang Joeun Phù Hợp
Để hệ thống hoạt động hiệu quả, người mua cần lựa chọn y lọc gang phù hợp với điều kiện vận hành thực tế.
1. Chọn đúng kích thước
Đường kính của Y lọc phải tương ứng với đường kính đường ống.
Ví dụ:
- DN15 cho đường ống 15A.
- DN20 cho đường ống 20A.
- DN25 cho đường ống 25A.
- DN32 cho đường ống 32A.
- DN40 cho đường ống 40A.
- DN50 cho đường ống 50A.
- DN65, DN80 hoặc DN100 cho các hệ thống lớn hơn.
Lựa chọn đúng kích thước giúp đảm bảo lưu lượng và giảm tổn thất áp suất.
2. Kiểm tra áp suất làm việc
Áp suất làm việc của Y lọc phải bằng hoặc lớn hơn áp suất thiết kế của hệ thống.
Không nên sử dụng sản phẩm có giới hạn áp suất thấp hơn yêu cầu thực tế.
3. Kiểm tra nhiệt độ
Đối với hệ thống hơi nóng, cần đặc biệt chú ý giới hạn nhiệt độ của sản phẩm.
Nếu hệ thống làm việc ở nhiệt độ hoặc áp suất rất cao, nên tham khảo thông số kỹ thuật từ nhà sản xuất hoặc cân nhắc sử dụng Y lọc bằng thép hoặc inox.
4. Chọn đúng kiểu kết nối
Y lọc ren phù hợp với các đường ống kích thước nhỏ và vừa.
Đối với các đường ống lớn, y lọc gang kết nối mặt bích PN16 thường được ưu tiên để đảm bảo độ chắc chắn và thuận tiện khi bảo trì.
Hướng Dẫn Lắp Đặt Y Lọc Gang Đúng Kỹ Thuật
Lắp đặt đúng cách sẽ giúp Y lọc phát huy tối đa hiệu quả.
Một số lưu ý quan trọng:
- Lắp đúng chiều mũi tên trên thân sản phẩm.
- Khoang chứa cặn nên hướng xuống dưới để giữ cặn hiệu quả.
- Chừa khoảng trống đủ để tháo nắp và vệ sinh lưới lọc.
- Lắp y lọc trước van giảm áp, van điều khiển hoặc bẫy hơi.
- Kiểm tra độ kín sau khi hoàn thành lắp đặt.
Việc lắp sai chiều dòng chảy có thể làm giảm khả năng lọc và ảnh hưởng đến hiệu suất của hệ thống.
Bảo Dưỡng Định Kỳ
Mặc dù có cấu tạo đơn giản, Y lọc gang vẫn cần được kiểm tra định kỳ để duy trì hiệu quả.
Quy trình bảo dưỡng gồm:
- Ngắt nguồn hơi và xả hết áp suất.
- Tháo nắp lọc.
- Lấy lưới lọc ra khỏi thân.
- Vệ sinh bằng nước sạch hoặc khí nén.
- Kiểm tra gioăng làm kín.
- Lắp lại và kiểm tra rò rỉ.
Tần suất vệ sinh phụ thuộc vào chất lượng hơi và mức độ cặn trong hệ thống.
So Sánh Y Lọc Gang Joeun Với Các Loại Khác
1. So với Y lọc inox
Y lọc inox có khả năng chống ăn mòn tốt hơn và phù hợp với môi trường hóa chất. Trong khi đó, Y lọc ren gang Joeun được làm từ chất liệu gang, có khả năng chịu nhiệt tốt hơn, đáp ứng tốt nhu cầu của nhiều hệ thống hơi công nghiệp thông thường và chi phí thấp hơn y lọc inox.
2. So sánh Y lọc ren với Y lọc mặt bích
Y lọc ren phù hợp với đường ống nhỏ và vừa, dễ lắp đặt và tiết kiệm chi phí.
Y lọc mặt bích thường được sử dụng cho đường ống có kích thước lớn hoặc hệ thống áp suất cao.
Việc lựa chọn y lọc nối bích hay y lọc nối ren phụ thuộc vào kích thước đường ống, điều kiện làm việc và yêu cầu của công trình.
Những Lưu Ý Khi Mua Y Lọc Gang Joeun
Để đảm bảo hiệu quả sử dụng, người mua nên:
- Chọn đúng kích thước theo đường ống.
- Kiểm tra thông số áp suất và nhiệt độ.
- Yêu cầu đầy đủ chứng từ CO, CQ nếu công trình cần.
- Mua từ đơn vị phân phối uy tín.
- Kiểm tra ngoại quan sản phẩm trước khi lắp đặt.
Nếu chưa chắc chắn về model phù hợp, nên cung cấp thông tin về môi trường làm việc, áp suất, nhiệt độ và kích thước đường ống để được tư vấn.
Câu Hỏi Thường Gặp
1. Y lọc gang Joeun có dùng được cho hơi nóng không?
Có. Sản phẩm được sử dụng trong các lò hơi, hệ thống đường ống hơi nóng.
2. Bao lâu nên vệ sinh Y lọc?
Nên kiểm tra định kỳ từ 3 đến 6 tháng hoặc sớm hơn nếu hệ thống có nhiều cặn.
3. Có thể lắp y lọc theo phương đứng không?
Có thể, nhưng cần tuân theo hướng dẫn của nhà sản xuất và đảm bảo khoang chứa cặn hoạt động hiệu quả.
4. Khi nào nên chọn Y lọc inox?
Nên chọn khi môi trường có tính ăn mòn cao, nhiệt độ và áp suất làm việc thấp. Giá thành thấp hơn y lọc gang.
5. Có cần lắp y lọc trước van giảm áp không?
Rất cần thiết. Y lọc ngăn chặn cặn bẩn không vào van, giúp bảo vệ van giảm áp hoạt động hiệu quả.
Kết Luận
Y lọc gang Joeun là giải pháp hiệu quả giúp bảo vệ hệ thống hơi nóng khỏi các tạp chất gây hại. Với thiết kế chắc chắn, khả năng lọc tốt, dễ bảo trì và chi phí đầu tư hợp lý, sản phẩm góp phần kéo dài tuổi thọ cho van hơi, bẫy hơi và các thiết bị trao đổi nhiệt.
Để đạt hiệu quả tối ưu, người dùng nên lựa chọn đúng kích thước, đúng thông số kỹ thuật và lắp đặt theo khuyến nghị của nhà sản xuất. Đồng thời, việc bảo dưỡng định kỳ sẽ giúp Y lọc duy trì khả năng làm việc ổn định trong thời gian dài.
Nếu bạn đang tìm kiếm Y lọc gang Joeun chính hãng cho hệ thống hơi nóng, hãy lựa chọn nhà cung cấp uy tín để được tư vấn đúng model, báo giá cạnh tranh và hỗ trợ kỹ thuật trong suốt quá trình sử dụng.
