1. Van Cầu DN50 Là Gì?
Van cầu DN50 là loại van cầu có đường kính danh nghĩa 50mm, tương đương khoảng 2 inch, được sử dụng phổ biến trong các hệ thống đường ống công nghiệp.
Đây là dòng van chuyên dùng để:
- Điều tiết lưu lượng dòng chảy
- Đóng/mở dòng chất lỏng hoặc khí
- Kiểm soát áp suất trong hệ thống
► So với các size nhỏ hơn như van cầu DN15, van cầu DN20 hay van cầu DN25, van cầu DN50 có khả năng xử lý lưu lượng lớn hơn, phù hợp cho hệ thống hơi, HVAC, hệ thống cấp nước tòa nhà, khu công nghiệp,...
2. Cấu Tạo của Van Cầu DN50
Van cầu DN50 có cấu tạo tương tự các loại van cầu khác, nhưng được thiết kế chắc chắn hơn để đáp ứng áp lực và lưu lượng lớn hơn.
2.1 Thân van
-
Là bộ phận chính chịu áp lực
-
Thường được làm từ:
- Gang (chịu lực, chịu nhiệt tốt)
- Thép (chịu lực, chịu nhiệt tốt nhất)
- Inox (chống ăn mòn cao)
- Bên trong thân có khoang chứa dòng chảy và các bộ phận khác
- Thiết kế đặc trưng giúp dòng lưu chất đổi hướng, tạo khả năng điều tiết tốt
2.2 Đĩa van
- Là bộ phận trực tiếp đóng/mở dòng chảy:
- Khi đĩa van ép xuống ghế van thì van đóng kín
- Khi đĩa van nâng lên thì van mở
- Có thể là dạng:
► Đây là bộ phận quyết định khả năng điều tiết của van, ảnh hưởng trực tiếp đến hiệu suất.
2.3 Trục van
- Truyền lực từ tay quay xuống đĩa van, khi xoay tay quay trục sẽ chuyển động lên/xuống để điều khiển đĩa, đóng/mở van
- Thường làm từ thép không gỉ
2.4 Ghế van
- Là vị trí tiếp xúc với đĩa van để tạo độ kín.
- Yêu cầu độ kín cao để tránh rò rỉ
2.5 Nắp van
- Gắn phía trên thân van.
- Thường được nối với thân van bằng ren hoặc bu lông.
- Có nhiệm vụ bảo vệ các bộ phận bên trong
- Giữ cố định trục van
- Giúp giữ kín hệ thống
2.6 Bộ điều khiển
- Tay quay
- Hoặc điều khiển điện / khí nén
2.7 Gioăng làm kín
- Ngăn không cho lưu chất rò rỉ ra ngoài
- Mỗi chất liệu có khả năng chịu nhiệt khác nhau
3. Nguyên Lý Hoạt Động Của Van Cầu DN50
- Van cầu DN50 hoạt động dựa trên cơ chế nâng lên hạ xuống của đĩa van
- Khi xoay tay quay → trục van nâng lên → đĩa van mở → dòng chảy đi qua
- Khi xoay ngược lại → đĩa van hạ xuống, ép chặt vào ghế van → đóng van.
► Điểm đặc biệt của van cầu DN50
- Kiểm soát lưu lượng chính xác hơn van cổng.
- Độ kín cao hơn.
Tuy nhiên, điều này cũng gây ra tổn thất áp suất lớn do dòng chảy bị đổi hướng
4. Ưu Điểm Của Van Cầu DN50
- Điều tiết lưu lượng cực tốt
- Đây là ưu điểm lớn nhất, giúp van cầu DN50 phù hợp với hệ thống cần kiểm soát dòng chảy chính xác.
- Độ kín cao
- Hạn chế rò rỉ
- Đảm bảo an toàn hệ thống
- Hoạt động ổn định
- Phù hợp với hệ thống áp lực trung bình đến cao
- Ít bị rung lắc
- Độ bền cao
- Tuổi thọ lâu dài
- Ít hư hỏng nếu bảo trì đúng cách
5. Nhược Điểm Của Van Cầu DN50
- Tổn thất áp suất lớn
- Không phù hợp cho dòng chảy lớn liên tục
- Đóng mở chậm hơn van bi
- Giá cao hơn một số loại van khác
► Vì vậy, van cầu DN50 thường dùng cho điều tiết dòng chảy, không phải chỉ để đóng/mở đơn thuần.
6. Phân Loại Van Cầu DN50 Phổ Biến
6.1 Theo vật liệu
- Van cầu DN50 gang: dùng được cho hơi nóng, nước
- Van cầu DN50 thép: chịu được nhiệt độ cao thường được dùng cho hơi nóng, xăng dầu
- Van cầu DN50 inox: Chống ăn mòn dùng cho hóa chất, nước
6.2 Theo kiểu kết nối
- Nối ren: Dùng cho hệ thống nhỏ
- Mặt bích (phổ biến nhất): Dùng cho hệ thống công nghiệp
- Hàn: Độ kín tuyệt đối
6.3 Theo thiết kế
- Van cầu chữ ngã
- Van cầu bầu
- Van cầu góc
7. Ứng Dụng Thực Tế Của Van Cầu DN50
Van cầu DN50 được sử dụng rộng rãi trong nhiều lĩnh vực:
7.1 Hệ thống cấp nước
- Tòa nhà
- Chung cư
- Nhà xưởng
7.2 Hệ thống PCCC
- Kiểm soát dòng nước chữa cháy
- Đảm bảo áp lực ổn định
7.3 Nhà máy công nghiệp
- Sản xuất thực phẩm
- Hóa chất
- Dược phẩm
7.4 Hệ thống hơi – nồi hơi
- Điều chỉnh lưu lượng hơi
- Kiểm soát nhiệt độ
7.5 Hệ thống HVAC
- Điều hòa không khí
- Làm mát
8. Cách Chọn Van Cầu DN50 Chuẩn Kỹ Thuật
- Chọn đúng vật liệu: gang/ thép/ inox
- Kiểm tra áp suất phù hợp với hệ thống: 10kgf/cm2, 16kgf/cm2/ 25kgf/cm2,...
- Nhiệt độ làm việc của van phù hợp với hệ thống sử dụng: Van cầu thép DN50 chịu nhiệt tốt hơn van cầu gang DN50 hay van cầu inox DN50
- Kiểu kết nối: ren hay mặt bích.
- Thương hiệu uy tín như van cầu Joeun
- Bảo hành rõ ràng

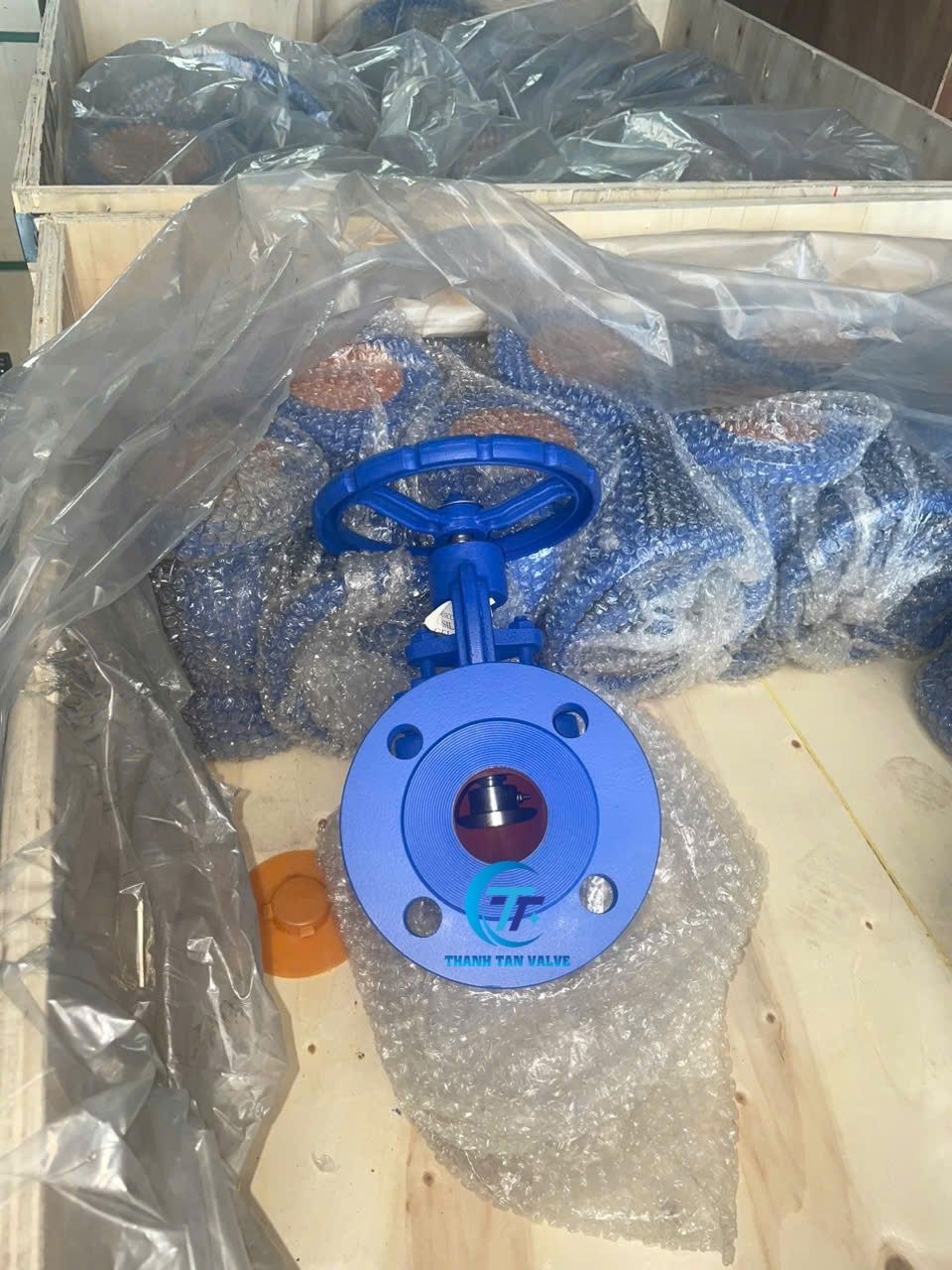

Van cầu gang Joeun DN50 nối bích PN16

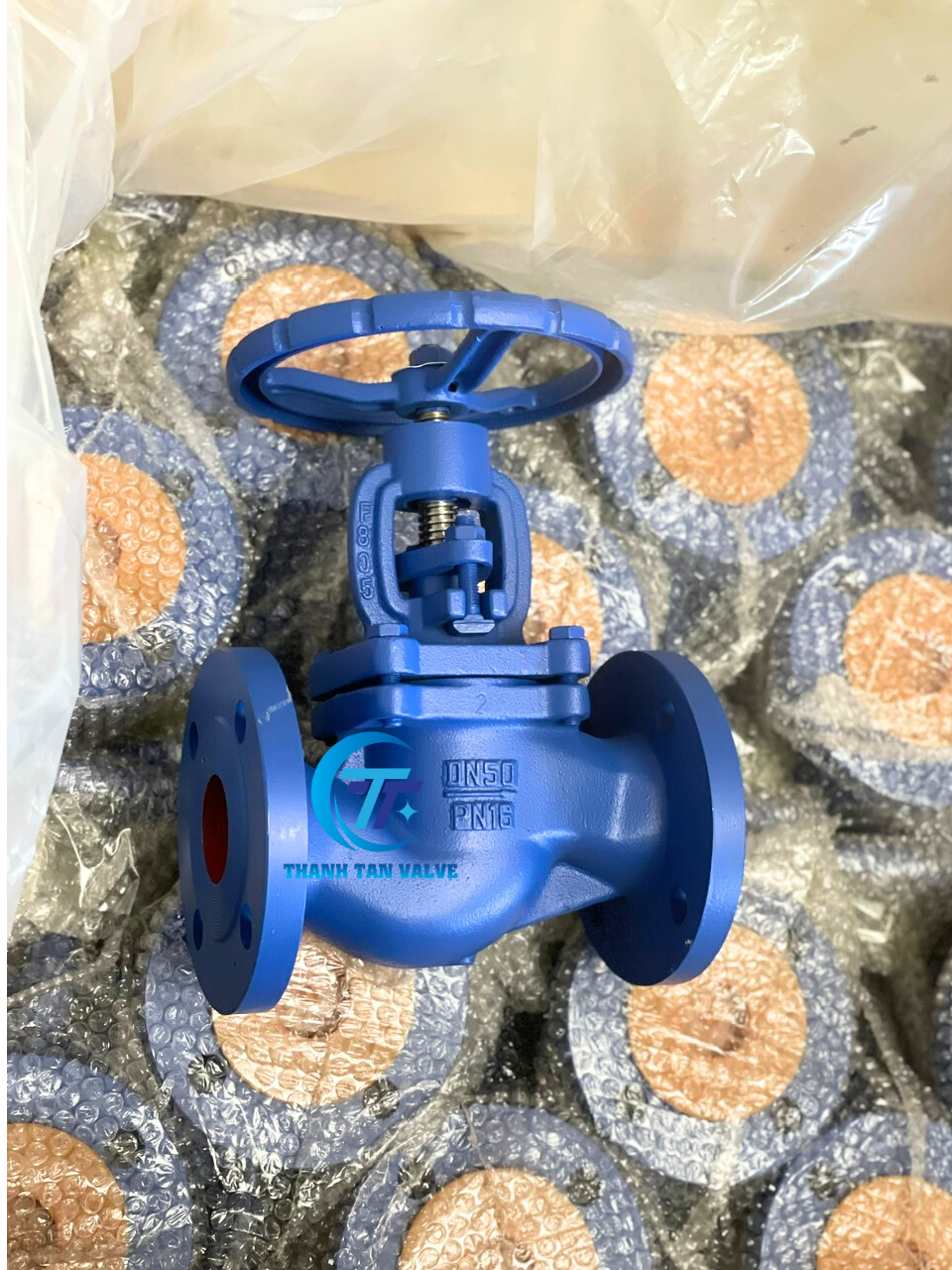

Van cầu bích PN16 DN50

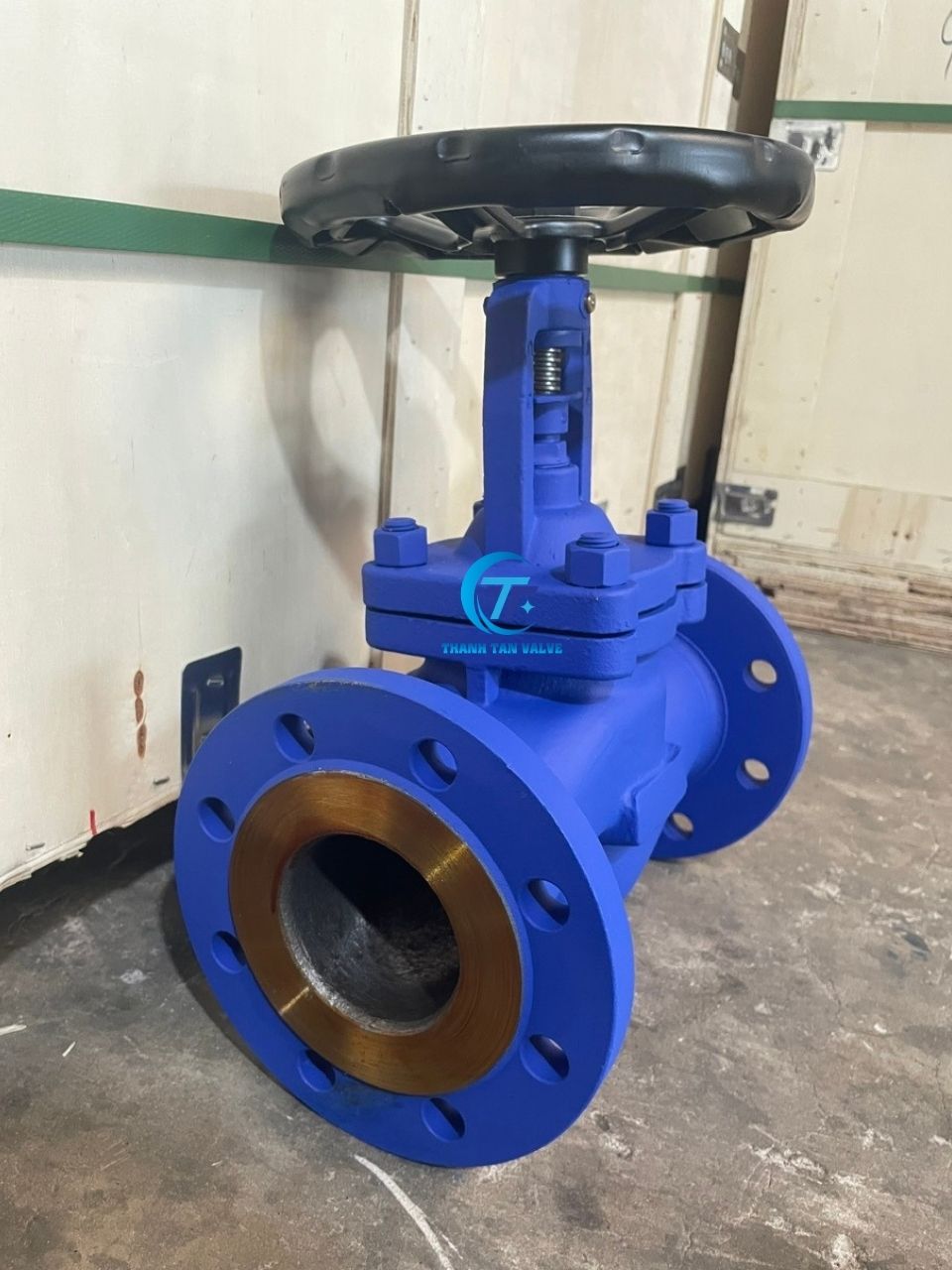

Van cầu thép nối bích PN16
9. Bảng giá van cầu DN50 mới nhất 2026
Giá van cầu DN50 phụ thuộc vào nhiều yếu tố: chất liệu, hình dạng, kiểu kết nối, thương hiệu
- Giá thay đổi theo thương hiệu và thị trường
- Liên hệ trực tiếp với chúng tôi để nhận báo giá tốt nhất
10. Hướng Dẫn Lắp Đặt Van Cầu DN50
Bước 1: Kiểm tra van
- Kiểm tra kích thước
- Kiểm tra áp suất
Bước 2: Lắp đúng chiều
Bước 3: Siết chặt kết nối
Bước 4: Test vận hành
- Mở/đóng thử
- Kiểm tra độ kín
11. Bảo Trì Van Cầu DN50
- Để tăng tuổi thọ: Vệ sinh định kỳ
- Bôi trơn trục van
- Kiểm tra rò rỉ
- Thay gioăng khi cần
12. Kết Luận
Van cầu DN50 là thiết bị quan trọng trong các hệ thống công nghiệp và dân dụng, đặc biệt khi cần điều chỉnh lưu lượng chính xác.
Với độ bền cao, khả năng kiểm soát tốt và ứng dụng đa dạng, đây là lựa chọn tối ưu cho: Nhà máy, hệ thống nước, hệ thống hơi
► Nếu bạn đang tìm giải pháp kiểm soát dòng chảy hiệu quả, van cầu DN50 chắc chắn là lựa chọn đáng đầu tư.
Công ty TNHH TM Và Kỹ Thuật Thanh Tân cung cấp các loại van cầu với nhiều kích thước và chất liệu khác nhau như van cầu gang DN50 nối bích PN16, van cầu thép DN50 nối bích PN16
