VAN CẦU DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150

Van cầu DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 là gì?

Van cầu (Globe Valve) là một loại van công nghiệp được sử dụng để đóng, mở hoặc điều tiết lưu lượng của chất lỏng, hơi nước, khí nén và nhiều loại môi chất khác trong hệ thống đường ống. Khác với van cổng chỉ chuyên dùng để đóng hoặc mở hoàn toàn, van cầu được thiết kế với đĩa van chuyển động theo phương thẳng đứng giúp kiểm soát lưu lượng một cách chính xác và ổn định.

Các kích thước phổ biến hiện nay gồm van cầu DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125 và DN150. Đây là những kích cỡ được sử dụng rộng rãi trong hệ thống cấp thoát nước, hơi nóng, dầu, khí nén, hóa chất, PCCC, HVAC và các nhà máy công nghiệp.

Nhờ khả năng điều tiết tốt, độ kín cao và tuổi thọ lâu dài, van cầu luôn là lựa chọn ưu tiên trong những hệ thống yêu cầu kiểm soát lưu lượng chính xác.

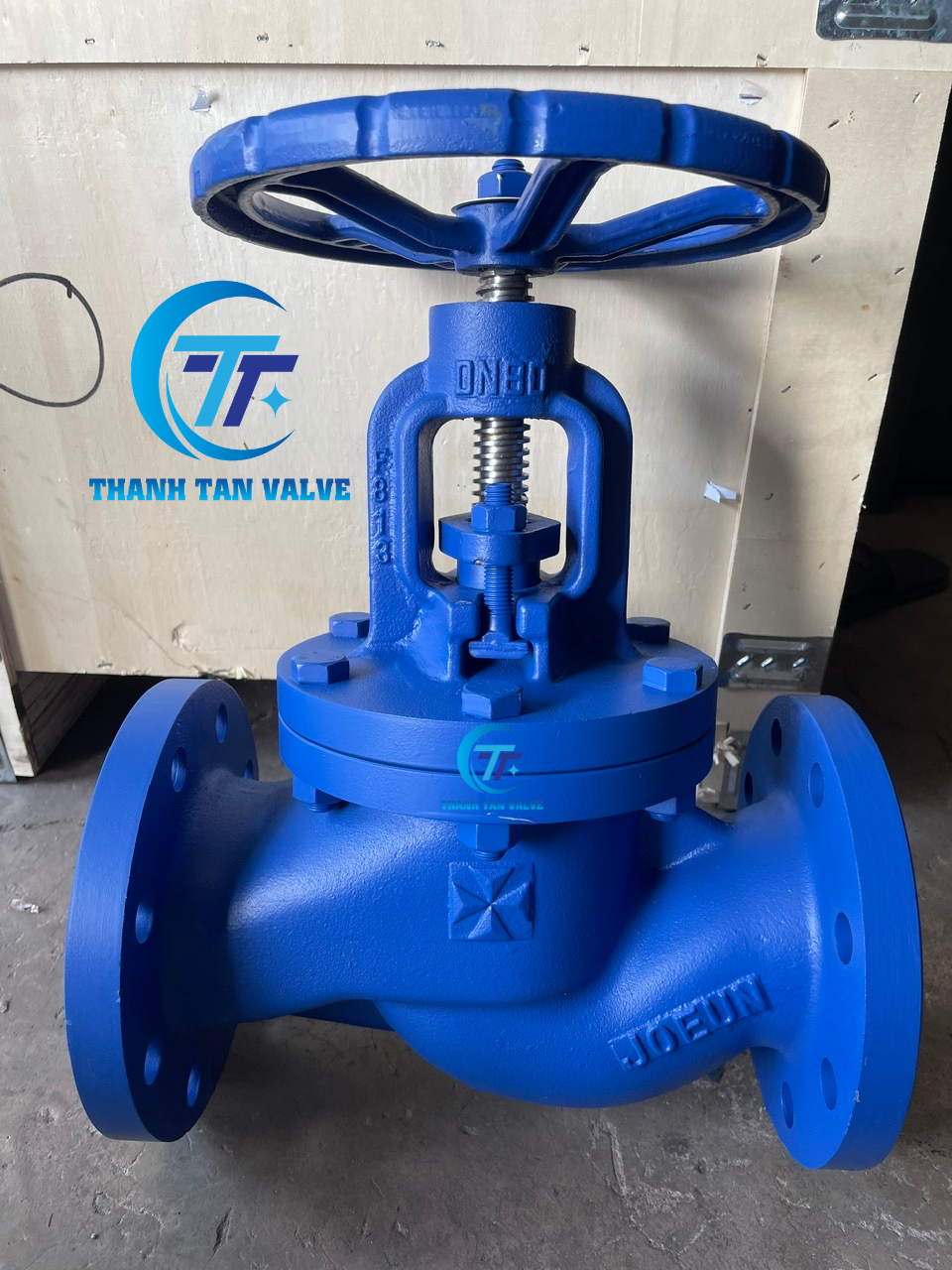

Van cầu mặt bích PN16 Joeun Hàn Quốc

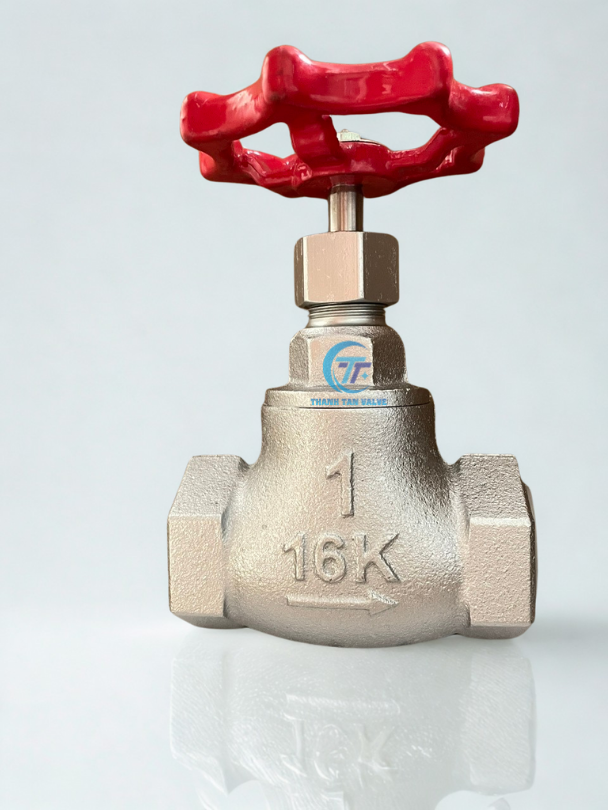

Van cầu gang nối ren

Cấu tạo của van cầu

Cấu tạo của van cầu gồm nhiều bộ phận hoạt động đồng bộ nhằm đảm bảo khả năng vận hành ổn định, độ kín cao và tuổi thọ lâu dài. Cấu tạo cơ bản của một van cầu gồm các bộ phận sau:

1. Thân van

Thân van là bộ phận chính, có nhiệm vụ chịu áp lực của lưu chất và kết nối với hệ thống đường ống.

Đặc điểm:

• Được chế tạo từ gang, thép, inox, đồng hoặc thép đúc, phù hợp với từng môi trường lưu chất khác nhau.
• Có khả năng chịu áp suất và nhiệt độ cao.
• Thiết kế dạng bầu giúp thay đổi hướng dòng chảy.

Vai trò:

• Bảo vệ các chi tiết bên trong.
• Dẫn hướng dòng lưu chất.
• Chịu tải trọng trong quá trình vận hành.

2. Nắp van

Nắp van được lắp phía trên thân van bằng bu lông hoặc ren.

Chức năng:

• Bảo vệ trục van.
• Giữ kín buồng chứa lưu chất.
• Thuận tiện cho việc bảo dưỡng và thay thế linh kiện.

3. Đĩa van

Đĩa van là bộ phận tiếp xúc trực tiếp với dòng lưu chất. Khi vô lăng quay, đĩa van sẽ nâng lên hoặc hạ xuống để điều chỉnh lưu lượng.

Có nhiều kiểu đĩa:

• Đĩa phẳng
• Đĩa côn
• Đĩa parabol
• Đĩa kim

Mỗi loại phù hợp với từng mục đích điều tiết khác nhau.

4. Ghế van

Ghế van là vị trí tiếp xúc trực tiếp với đĩa van khi đóng.

Nhiệm vụ:

• Tạo độ kín.
• Hạn chế rò rỉ.
• Tăng tuổi thọ van.

Thông thường ghế van được gia công rất chính xác để đảm bảo độ kín gần như tuyệt đối.

5. Trục van

Trục van truyền lực từ tay quay xuống đĩa van. Khi xoay tay quay:

• Trục sẽ chuyển động lên xuống.
• Đĩa van dịch chuyển theo.
• Dòng chảy được đóng hoặc mở.

Trục thường được chế tạo bằng inox nhằm chống ăn mòn và tăng tuổi thọ.

6. Tay quay

Tay quay giúp người vận hành đóng mở van dễ dàng, ngay cả trong hệ thống áp suất lớn.

Ngoài tay quay, van cầu còn có thể sử dụng:

• Bộ truyền động điện
• Bộ truyền động khí nén
• Bộ truyền động thủy lực

Nhờ đó phù hợp với các hệ thống tự động hóa.

7. Gioăng làm kín

Gioăng giúp:

• Chống rò rỉ lưu chất.
• Tăng độ kín giữa thân và nắp van.
• Giảm thất thoát áp suất.

Vật liệu phổ biến gồm:

• PTFE (Teflon)
• Graphite
• Cao su chịu nhiệt

Cấu tạo của van cầu

Nguyên lý hoạt động của van cầu

Van cầu hơi hoạt động dựa trên cơ chế nâng hạ đĩa van.

Khi xoay tay quay ngược chiều kim đồng hồ, trục van nâng đĩa van lên tách khỏi ghế van, tạo khoảng trống để lưu chất đi qua.

Ngược lại, khi quay theo chiều kim đồng hồ, trục van hạ xuống và đĩa van hạ xuống, ép sát vào ghế van, ngăn hoàn toàn lưu chất đi qua.

Nhờ cơ chế này, van cầu có thể:

• Đóng hoàn toàn
• Mở hoàn toàn
• Điều chỉnh lưu lượng theo từng mức mong muốn

Do hành trình đóng mở theo phương thẳng đứng nên van cầu có khả năng điều tiết lưu lượng rất tốt, đây là ưu điểm nổi bật giúp van cầu vượt trội so với nhiều dòng van công nghiệp khác.

Quy trình hoạt động của van cầu

Quá trình vận hành của van cầu diễn ra theo các bước sau:

Bước 1: Tiếp nhận thao tác điều khiển

Người vận hành tác động lên tay quay hoặc bộ truyền động điện, khí nén.

Bước 2: Chuyển động của trục van

Lực quay được truyền xuống trục van, tạo chuyển động tịnh tiến lên hoặc xuống.

Bước 3: Đĩa van thay đổi vị trí

Đĩa van nâng lên để mở hoặc hạ xuống để đóng đường ống.

Bước 4: Điều tiết lưu lượng

Tùy theo độ nâng của đĩa van, lưu lượng lưu chất sẽ tăng hoặc giảm theo yêu cầu vận hành.

Các yếu tố ảnh hưởng đến nguyên lý hoạt động của van cầu

Hiệu quả làm việc của van cầu phụ thuộc vào nhiều yếu tố như:

Chất lượng bề mặt ghế van

Ghế van được gia công càng chính xác thì độ kín càng cao, hạn chế rò rỉ khi van đóng.

Chất lượng đĩa van

Đĩa van chịu ma sát trực tiếp với dòng lưu chất nên cần có khả năng chống mài mòn và chịu nhiệt tốt.

Trục van

Trục van phải đảm bảo độ cứng, chịu lực và chống ăn mòn để quá trình đóng mở diễn ra ổn định.

Áp suất và nhiệt độ làm việc

Mỗi loại van cầu đều có giới hạn áp suất và nhiệt độ nhất định. Việc lựa chọn đúng thông số kỹ thuật sẽ giúp van vận hành bền bỉ và an toàn.

Ưu điểm trong nguyên lý hoạt động của van cầu

Nhờ cơ chế nâng hạ đĩa van, van cầu hơi mang lại nhiều ưu điểm như:

• Điều tiết lưu lượng chính xác.

• Đóng kín tốt, giảm rò rỉ.

• Hoạt động ổn định ở áp suất và nhiệt độ cao.

• Dễ bảo trì và thay thế linh kiện.

• Phù hợp với nhiều loại lưu chất khác nhau.

Hạn chế của van cầu hơi

• Bên cạnh những ưu điểm, van cầu cũng có một số nhược điểm:

• Tổn thất áp suất lớn hơn van cổng.

• Lưu chất phải đổi hướng khi đi qua van.

• Thời gian đóng mở chậm hơn van bi.

• Trọng lượng lớn đối với các kích thước lớn.

So sánh van cầu và van cửa

Trong các hệ thống đường ống công nghiệp, van cầu và van cửa (van cổng) là hai loại van được sử dụng phổ biến để kiểm soát dòng chảy của lưu chất. Tuy nhiên, mỗi loại van có thiết kế, nguyên lý hoạt động và mục đích sử dụng khác nhau.

Dưới đây là bảng so sánh giữa van cầu và van cửa

Bảng so sánh van cầu và van cửa

TIÊU CHÍ	VAN CẦU	VAN CỬA
Chức năng chính	Đóng mở và điều tiết lưu lượng	Đóng hoặc mở hoàn toàn
Nguyên lý hoạt động	Đĩa van nâng hạ theo phương thẳng đứng	Cánh van nâng lên hoặc hạ xuống để mở hoặc chặn dòng chảy
Khả năng điều tiết	Rất tốt	Không khuyến nghị
Tổn thất áp suất	Cao hơn	Thấp
Độ kín	Cao	Cao
Tốc độ đóng mở	Chậm hơn	Nhanh hơn khi vận hành hết hành trình
Chi phí	Cao hơn	Thường thấp hơn cùng kích thước
Bảo trì	Dễ kiểm tra và thay thế chi tiết	Cần không gian lớn khi tháo bảo dưỡng
Ứng dụng	Điều chỉnh lưu lượng, hơi, dầu, hóa chất	Đường ống cấp nước, PCCC, hệ thống truyền dẫn

Điểm khác nhau giữa van cầu và van cửa

• Thiết kế

Van cầu có thân dạng bầu, khiến dòng lưu chất thay đổi hướng khi đi qua van. Trong khi đó, van cửa có đường dẫn lưu chất gần như thẳng khi mở hoàn toàn, giúp giảm tổn thất áp suất.

• Khả năng điều tiết

Đây là điểm khác biệt lớn nhất giữa hai loại van.

Van cầu có thể điều chỉnh lưu lượng theo nhiều mức khác nhau nhờ đĩa van di chuyển từng bước.

Van cửa chỉ nên sử dụng ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Nếu vận hành ở trạng thái mở một phần trong thời gian dài, cánh van dễ bị rung, mài mòn và giảm tuổi thọ.

• Tổn thất áp suất

Do dòng chảy phải đổi hướng bên trong thân van nên van cầu tạo ra tổn thất áp suất lớn hơn.

Van cửa có thiết kế thông dòng, giúp lưu chất đi qua dễ dàng và giảm sụt áp trong hệ thống.

• Khả năng bảo trì

Van cầu có cấu tạo thuận tiện cho việc thay thế đĩa van, ghế van và gioăng làm kín.

Van cửa có kích thước lớn hơn ở cùng đường kính danh nghĩa, việc tháo lắp và bảo trì thường yêu cầu nhiều không gian hơn.

Vì sao hơi nóng nên dùng van cầu thay vì van bi?

Trong các hệ thống hơi nóng, việc lựa chọn đúng loại van có ảnh hưởng trực tiếp đến hiệu suất vận hành, độ an toàn và tuổi thọ của toàn bộ đường ống. Nhiều người băn khoăn nên sử dụng van cầu hay van bi cho đường hơi, bởi cả hai đều có chức năng đóng mở dòng chảy. Tuy nhiên, trên thực tế, van cầu vẫn là lựa chọn được ưu tiên trong hầu hết các hệ thống lò hơi, đường ống hơi bão hòa và hơi quá nhiệt.

Vậy vì sao hơi nóng nên dùng van cầu thay vì van bi? Hãy cùng tìm hiểu chi tiết dưới đây.

1. Van cầu và van bi khác nhau như thế nào?

Van cầu và van bi đều là thiết bị điều khiển dòng chảy, nhưng nguyên lý hoạt động hoàn toàn khác nhau.

• Van cầu sử dụng đĩa van di chuyển lên xuống để đóng, mở hoặc điều tiết lưu lượng chất lỏng và khí.
• Van bi sử dụng một viên bi có lỗ xuyên tâm, khi xoay 90 độ sẽ cho phép hoặc ngăn dòng lưu chất đi qua.

Chính sự khác biệt về cấu tạo đã tạo nên ưu điểm riêng của từng loại van đối với từng môi trường làm việc.

2. Van cầu chịu nhiệt tốt hơn trong hệ thống hơi nóng

Hệ thống hơi thường làm việc ở nhiệt độ từ 150°C đến trên 300°C, thậm chí cao hơn ở các nhà máy nhiệt điện hoặc lò hơi công nghiệp.

Van cầu thường được chế tạo từ gang, thép hoặc thép đúc kết hợp với gioăng chịu nhiệt, giúp hoạt động ổn định trong môi trường nhiệt độ cao và áp suất lớn.

Trong khi đó, nhiều loại van bi sử dụng gioăng làm kín bằng PTFE hoặc các vật liệu polymer. Khi làm việc liên tục ở nhiệt độ cao, các gioăng này có thể bị lão hóa, giảm khả năng làm kín và dẫn đến rò rỉ nếu không được lựa chọn đúng chủng loại.

3. Van cầu điều tiết lưu lượng hơi hiệu quả

Một trong những ưu điểm lớn nhất của van cầu là khả năng điều tiết lưu lượng.

Trong hệ thống hơi, nhiều thiết bị như bộ trao đổi nhiệt, nồi hấp, máy sấy hoặc dây chuyền sản xuất cần điều chỉnh lưu lượng hơi để duy trì nhiệt độ ổn định. Van cầu hơi cho phép mở từng phần và kiểm soát lưu lượng chính xác, giúp hệ thống vận hành hiệu quả hơn.

Ngược lại, van bi được thiết kế chủ yếu để đóng hoàn toàn hoặc mở hoàn toàn. Nếu sử dụng van bi để điều tiết trong thời gian dài, dòng hơi tốc độ cao có thể gây xói mòn bề mặt bi và gioăng làm kín, làm giảm tuổi thọ của van.

4. Van cầu giảm hiện tượng va đập đường ống

Đóng hoặc mở van bi quá nhanh có thể tạo ra hiện tượng thay đổi áp suất đột ngột trong đường ống. Đối với hệ thống hơi, điều này làm tăng nguy cơ rung lắc, tiếng ồn và ảnh hưởng đến các thiết bị liên quan.

Van cầu hơi có cơ cấu đóng mở từ từ bằng tay quay hoặc bộ truyền động, giúp lưu lượng thay đổi ổn định hơn và hạn chế hiện tượng sốc áp trong hệ thống.

5. Van cầu có độ bền cao khi làm việc liên tục

Trong các nhà máy chế biến thực phẩm, dệt nhuộm, hóa chất, giấy hoặc nhiệt điện, hệ thống hơi thường hoạt động liên tục nhiều giờ mỗi ngày.

Van cầu được thiết kế để chịu được tần suất vận hành cao, áp suất lớn và môi trường nhiệt độ khắc nghiệt. Nếu được lựa chọn đúng vật liệu và bảo dưỡng định kỳ, van có thể hoạt động ổn định trong nhiều năm.

6. Khi nào nên sử dụng van bi?

Mặc dù van cầu có nhiều ưu điểm đối với hệ thống hơi, van bi vẫn là lựa chọn phù hợp trong một số trường hợp.

Van bi nên được sử dụng khi:

• Chỉ cần đóng hoặc mở nhanh dòng lưu chất.
• Hệ thống không yêu cầu điều tiết lưu lượng.
• Môi trường là nước sạch, khí nén, dầu hoặc các lưu chất thông thường.
• Cần tổn thất áp suất thấp khi van mở hoàn toàn.

Do đó, việc lựa chọn giữa van cầu và van bi cần dựa trên điều kiện vận hành thực tế của hệ thống.

So sánh van cầu và van bi trong hệ thống hơi

Tiêu chí	Van cầu	Van bi
Điều tiết lưu lượng	Rất tốt	Không khuyến khích
Chịu nhiệt độ cao	Rất tốt	Phụ thuộc vật liệu gioăng
Đóng mở nhanh	Chậm hơn	Rất nhanh
Độ bền khi điều tiết	Cao	Thấp nếu điều tiết thường xuyên
Hệ thống hơi nóng	Rất phù hợp	Chỉ phù hợp trong một số trường hợp
Tổn thất áp suất	Cao hơn	Thấp hơn

Van bi thép PN16

Các lỗi thường gặp khi lắp van cầu và cách khắc phục

Việc lắp đặt van cầu đúng kỹ thuật giúp hệ thống vận hành ổn định, kéo dài tuổi thọ thiết bị và hạn chế chi phí bảo trì. Ngược lại, nếu lắp sai cách, van có thể bị rò rỉ, giảm lưu lượng hoặc nhanh hư hỏng. Dưới đây là những lỗi phổ biến khi lắp van cầu và cách khắc phục.

1. Lắp ngược chiều dòng chảy

Đây là lỗi thường gặp nhất. Hầu hết các loại van cầu đều có mũi tên trên thân van để chỉ hướng dòng chảy. Nếu lắp ngược, lưu chất sẽ tác động không đúng lên đĩa van, khiến việc đóng mở trở nên khó khăn, giảm hiệu quả điều tiết và có thể làm hỏng các chi tiết bên trong.

Cách khắc phục:

• Kiểm tra mũi tên chỉ hướng dòng chảy trước khi lắp đặt.
• Đảm bảo hướng lưu chất trong đường ống trùng với ký hiệu trên thân van.

2. Chọn sai kích thước van cầu

Nhiều người lựa chọn van cầu hơi có kích thước không phù hợp với đường ống, dẫn đến lưu lượng không đạt yêu cầu hoặc phải sử dụng thêm phụ kiện chuyển đổi, làm tăng tổn thất áp suất.

Cách khắc phục:

• Chọn đúng kích thước DN của van tương ứng với đường kính đường ống.
• Tham khảo bảng thông số kỹ thuật hoặc tư vấn từ đơn vị cung cấp trước khi mua.

​3. Chọn sai kiểu kết nối hoặc tiêu chuẩn mặt bích kết nối với đường ống

Van cầu hơi kết nối ren hoặc van cầu kết nối mặt bích. Van cầu kết nối mặt bích PN16, van cầu nối bích JIS10K,...

4. Siết bu lông mặt bích không đều

Đối với van cầu mặt bích, nếu siết bu lông không theo trình tự đối xứng hoặc lực siết không đồng đều, mặt bích có thể bị lệch, gây rò rỉ tại vị trí gioăng làm kín.

Cách khắc phục:

• Siết bu lông theo hình ngôi sao hoặc đường chéo.
• Tăng lực siết từng bước để bảo đảm áp lực phân bố đều trên toàn bộ mặt bích.

5. Không vệ sinh đường ống trước khi lắp

Cặn bẩn, xỉ hàn, cát hoặc kim loại còn sót lại trong đường ống có thể làm xước bề mặt làm kín hoặc kẹt đĩa van, ảnh hưởng đến khả năng đóng kín.

Cách khắc phục:

• Xả sạch đường ống trước khi lắp van.
• Đối với hệ thống mới, nên súc rửa đường ống trước khi đưa vào vận hành.
• Có thể lắp thêm y lọc để bảo vệ van khỏi tạp chất.

6. Lắp van cầu ở vị trí khó bảo trì

Nếu lắp van ở nơi quá cao, quá thấp hoặc sát các thiết bị khác, việc kiểm tra và bảo dưỡng sẽ gặp nhiều khó khăn, làm tăng thời gian dừng hệ thống khi cần sửa chữa.

Cách khắc phục:

• Bố trí van tại vị trí dễ thao tác.
• Chừa khoảng không đủ để tháo nắp van, tay quay hoặc bộ truyền động khi cần bảo trì.

7. Sử dụng sai môi trường làm việc

Mỗi loại van cầu được thiết kế cho một dải nhiệt độ, áp suất và loại lưu chất nhất định. Việc sử dụng sai điều kiện có thể khiến gioăng làm kín nhanh hỏng, thân van bị ăn mòn hoặc giảm tuổi thọ thiết bị.

Cách khắc phục:

• Kiểm tra thông số áp suất (PN), nhiệt độ làm việc và vật liệu chế tạo trước khi lắp đặt.
• Chọn van phù hợp với môi trường như nước sạch, hơi nóng, dầu, khí nén hoặc hóa chất.

8. Đóng mở van cầu quá mạnh

Việc dùng lực quá lớn để đóng hoặc mở van có thể làm mòn ren ty van, biến dạng đĩa van hoặc hư hỏng tay quay.

Cách khắc phục:

• Thao tác đóng mở nhẹ nhàng và đúng kỹ thuật.
• Không sử dụng các dụng cụ như ống nối hoặc cờ lê để tăng lực vặn nếu nhà sản xuất không cho phép.

Lưu ý để lắp đặt van cầu đúng kỹ thuật

Để hệ thống hoạt động ổn định và bền bỉ, cần lưu ý:

• Kiểm tra ngoại quan của van trước khi lắp đặt.
• Đọc kỹ hướng dẫn của nhà sản xuất.
• Lựa chọn đúng kích thước, vật liệu và cấp áp suất.
• Lắp đúng chiều dòng chảy theo ký hiệu trên thân van.
• Kiểm tra độ kín sau khi hoàn thành lắp đặt.
• Bảo dưỡng định kỳ nhằm phát hiện sớm các dấu hiệu rò rỉ hoặc hư hỏng.

Lắp đặt van cầu đúng kỹ thuật không chỉ giúp thiết bị hoạt động hiệu quả mà còn góp phần nâng cao độ an toàn và kéo dài tuổi thọ của toàn bộ hệ thống đường ống. Tránh các lỗi phổ biến như lắp ngược chiều dòng chảy, chọn sai kích thước, siết mặt bích không đều hay sử dụng sai điều kiện làm việc sẽ giúp giảm đáng kể chi phí sửa chữa và bảo trì trong quá trình vận hành.

Một số lưu ý khi vận hành van cầu

Để van cầu hơi hoạt động hiệu quả và bền bỉ, cần lưu ý:

• Không đóng mở quá nhanh khi hệ thống đang có áp suất cao.
• Kiểm tra định kỳ tình trạng gioăng và ghế van.
• Vệ sinh y lọc thường xuyên để tránh tạp chất làm kẹt van.
• Lựa chọn đúng kích thước và cấp áp suất của van theo yêu cầu hệ thống.
• Bảo dưỡng định kỳ nhằm phát hiện sớm các dấu hiệu mài mòn hoặc rò rỉ.

Các kích thước van cầu phổ biến

1. Van cầu DN15

Van cầu DN15 (phi 21) thường được lắp đặt trong:

• Hệ thống nước sinh hoạt
• Đường ống khí nén
• Hệ thống hơi quy mô nhỏ
• Thiết bị dân dụng

Ưu điểm:

• Giá thành thấp
• Lắp đặt nhanh
• Dễ bảo trì

2. Van cầu DN20

Van cầu DN20 (phi27) thích hợp cho:

• Hệ thống cấp nước
• Nhà máy thực phẩm
• Dây chuyền sản xuất nhỏ
• Hệ thống điều hòa

Đây là kích thước được sử dụng rất phổ biến trong các công trình dân dụng.

3. Van cầu DN25

Van cầu DN25 (phi 34) phù hợp với:

• Hệ thống bơm
• Đường ống nước sạch
• Khí nén
• Hệ thống hơi áp suất thấp

Khả năng điều tiết lưu lượng của van cầu hơi DN25 rất tốt nên thường được lựa chọn trong nhiều dây chuyền sản xuất.

4. Van cầu DN32

Van cầu DN32 (phi 42) được sử dụng tại:

• Nhà máy
• Trạm bơm
• Hệ thống HVAC
• PCCC

Đây là dòng van cầu có lưu lượng lớn hơn van cầu mặt bích DN25 nhưng vẫn đảm bảo khả năng điều tiết chính xác.

5. Van cầu DN40

Van cầu DN40 (phi 49) thường lắp đặt cho:

• Hệ thống hơi nóng
• Đường nước công nghiệp
• Nhà máy chế biến
• Lò hơi

Van hoạt động ổn định trong môi trường áp suất và nhiệt độ cao.

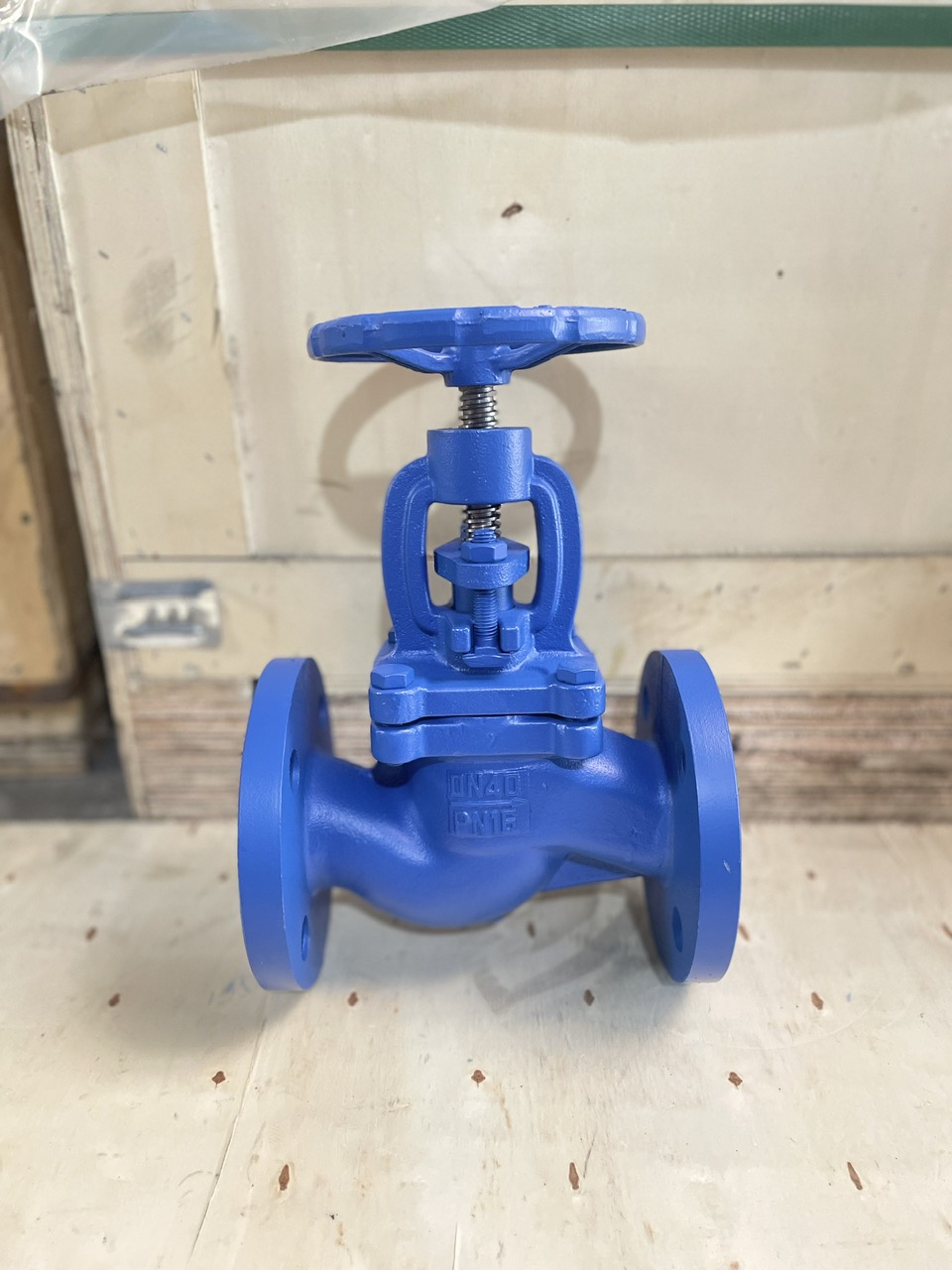

Van cầu gang PN16 DN40

6. Van cầu DN50

Van cầu DN50 (phi 60) là một trong những kích thước bán chạy nhất hiện nay.

Ứng dụng:

• Nhà máy thực phẩm
• Nhà máy dệt
• Hệ thống hơi
• Khí nén
• Dầu truyền nhiệt

Ưu điểm của van cầu hơi DN50 là lưu lượng lớn nhưng vẫn giữ được khả năng điều tiết rất chính xác.

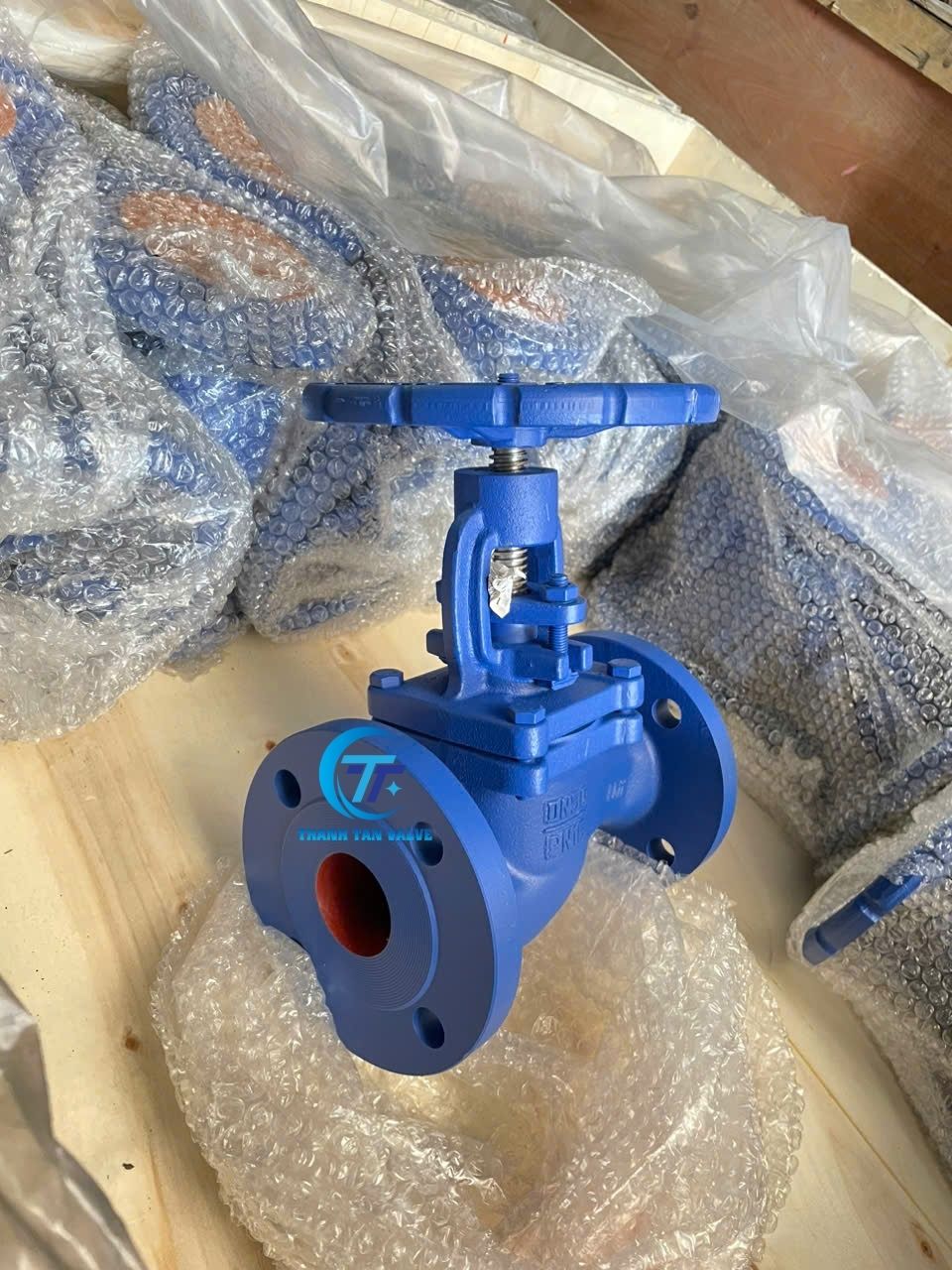

Van cầu gang PN16 DN50 Joeun

7. Van cầu DN65

Van cầu DN65 (phi 76) thường được sử dụng tại:

• Nhà máy sản xuất
• Hệ thống cấp nước
• Trạm xử lý nước
• Nhà máy giấy

Đây là kích cỡ phù hợp với các hệ thống lưu lượng trung bình đến lớn.

8. Van cầu DN80

Van cầu DN80 (phi 90) được ứng dụng trong:

• Hệ thống PCCC
• Nhà máy hóa chất
• Hệ thống nước công nghiệp
• Hệ thống HVAC

Van có khả năng chịu áp lực cao và hoạt động ổn định trong thời gian dài.

9. Van cầu DN100

Van cầu DN100 (phi 114) được lắp đặt trong:

• Nhà máy nhiệt điện
• Hệ thống hơi
• Đường ống nước chính
• Nhà máy xi măng

Van cầu mặt bích DN100 là dòng van được sử dụng rất nhiều trong các dự án công nghiệp quy mô lớn.

10. Van cầu DN125

Van cầu DN125 (phi 141) phù hợp với:

• Nhà máy xử lý nước
• Trạm cấp nước
• Nhà máy sản xuất hóa chất
• Đường ống lưu lượng lớn

Van có khả năng vận hành bền bỉ trong môi trường làm việc liên tục.

11. Van cầu DN150

Van cầu DN150 (phi 168) là kích thước lớn, chuyên dùng cho:

• Nhà máy điện
• Hệ thống hơi công nghiệp
• Đường ống chính
• Nhà máy dầu khí
• Nhà máy luyện kim

Đây là dòng van có lưu lượng lớn, đáp ứng yêu cầu vận hành trong các hệ thống áp suất cao và quy mô lớn.

Cách lựa chọn van cầu phù hợp

Để lựa chọn đúng loại van cầu, cần lưu ý các yếu tố sau:

• Chất liệu: gang, đồng, inox, thép hoặc thép đúc.
• Kích thước đường ống: DN15 – DN600
• Áp suất làm việc PN10, PN16, PN25, PN40
• Kiểu kết nối: nối ren, nối mặt bích JIS10K, PN16
• Nhiệt độ môi trường.
• Loại lưu chất: nước, hơi, dầu, khí hoặc hóa chất.
• Kiểu kết nối: ren, mặt bích hoặc hàn.
• Phương thức vận hành: tay quay, điện hoặc khí nén.

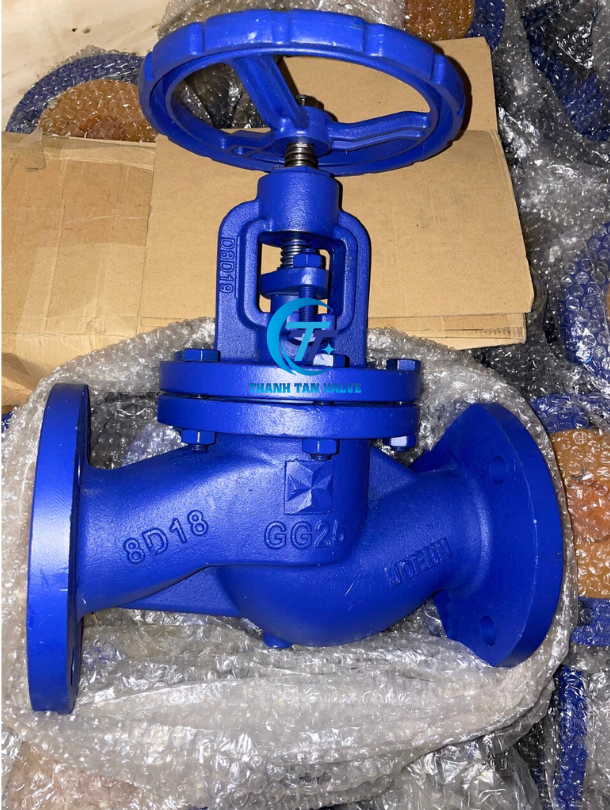

Van cầu gang nối bích PN16 Joeun, Hàn Quốc

Trong số các dòng van cầu đang được sử dụng phổ biến trên thị trường, van cầu gang PN16 Joeun là lựa chọn được nhiều doanh nghiệp và nhà thầu tin dùng nhờ chất lượng ổn định, độ bền cao và khả năng làm việc hiệu quả trong nhiều hệ thống công nghiệp.

Van được sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt, sử dụng thân gang chịu lực, giúp tăng khả năng chống va đập và chịu áp suất làm việc lên đến PN16 (16 bar). Bên trong, đĩa van và ghế van được gia công chính xác, đảm bảo độ kín cao, hạn chế rò rỉ và nâng cao hiệu quả điều tiết lưu lượng.

1. Thông số kỹ thuật van cầu gang PN16 Joeun

• Thương hiệu: Joeun, Hàn Quốc
• Chất liệu thân van: Gang đúc GG25
• Ty, đĩa: thép không gỉ
• Nhiệt độ làm việc: 220 độ C
• Áp suất làm việc: 16 bar
• Kiểu kết nối: Mặt bích PN16
• Kiểu vận hành: Tay quay
• Môi trường sử dụng: Nước, hơi nóng, khí nén
• Kích thước: DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250

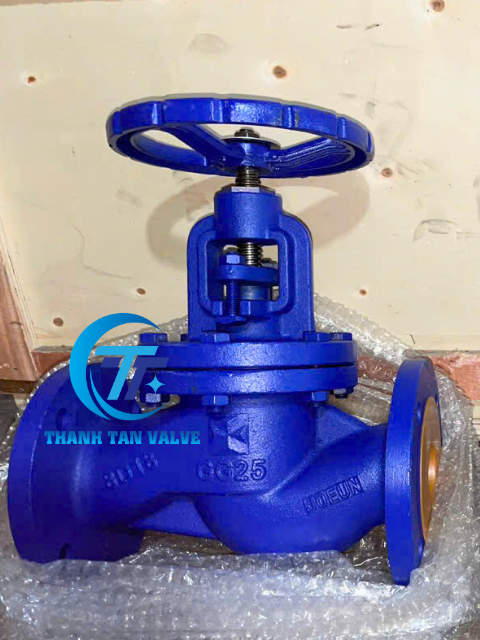

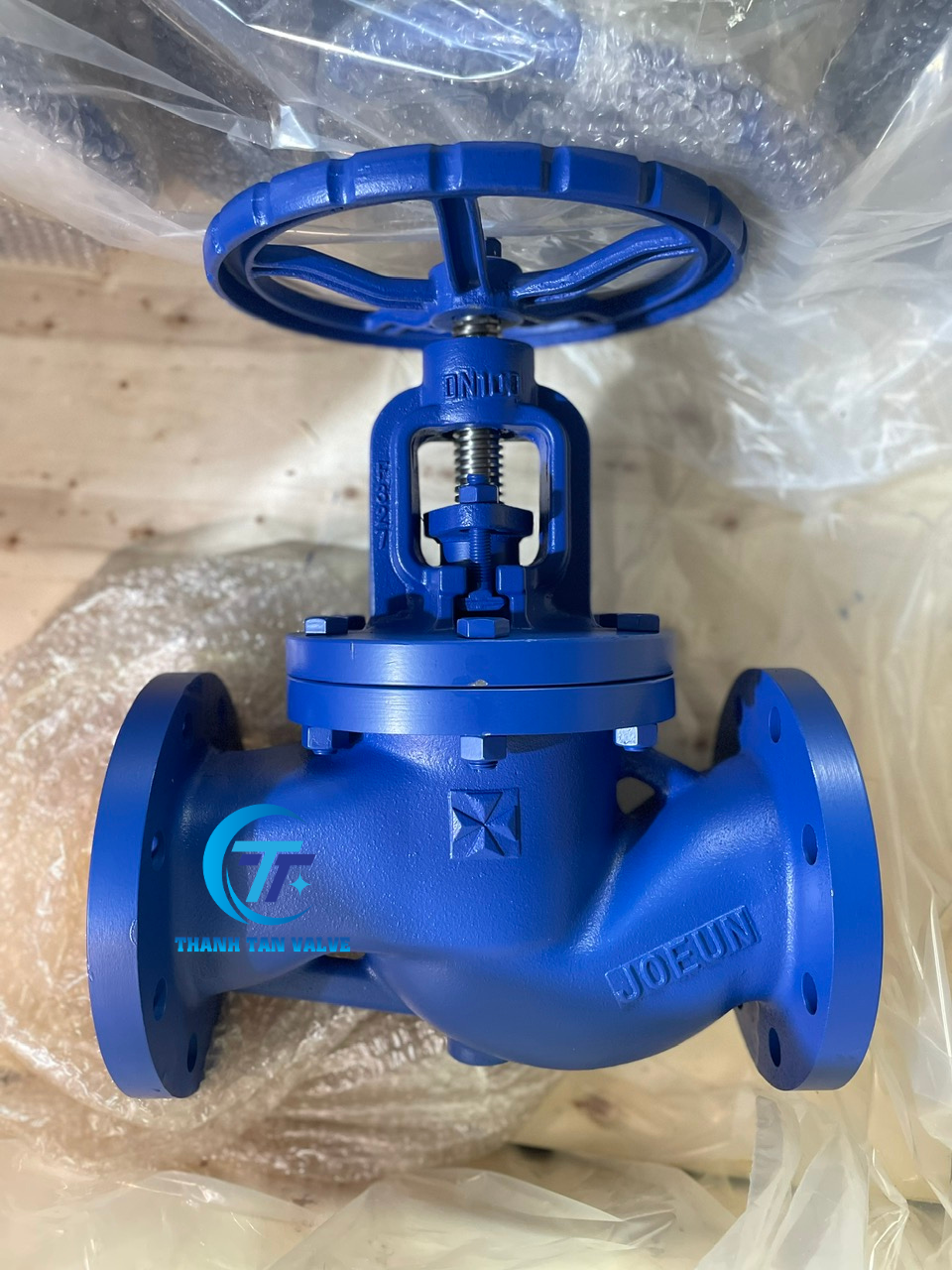

Van cầu gang nối bích PN16, Joeun DN15 DN20 DN25 DN40 DN50 DN65 DN80 DN100 DN125 DN150

2. Ưu điểm của van cầu gang PN16 Joeun

So với nhiều dòng van cầu thông thường, van cầu gang PN16 Joeun mang đến nhiều ưu điểm nổi bật như:

• Khả năng điều tiết lưu lượng chính xác và ổn định.
• Thân gang chắc chắn, chịu áp lực và va đập tốt.
• Độ kín cao, giảm thiểu nguy cơ rò rỉ lưu chất.
• Tay quay vận hành nhẹ, đóng mở linh hoạt.
• Dễ dàng bảo trì, thay thế phụ tùng khi cần.
• Tuổi thọ cao, giúp tối ưu chi phí vận hành lâu dài.

3. Ứng dụng của van cầu gang PN16 Joeun

Trong các hệ thống cấp nước, hơi nóng hoặc đường ống công nghiệp, van cầu gang PN16 thường được lắp đặt kết hợp với nhiều thiết bị khác nhằm đảm bảo hệ thống vận hành an toàn và ổn định như y lọc và van một chiều hơi, cùng với thiết kế bền bỉ và khả năng làm việc trong môi trường áp suất cao, van cầu gang nối bích PN16 Joeun được ứng dụng rộng rãi trong nhiều lĩnh vực như:

• Hệ thống cấp nước và xử lý nước.
• Hệ thống HVAC trong các tòa nhà và nhà máy.
• Đường ống hơi, lò hơi.
• Nhà máy sản xuất thực phẩm và đồ uống.
• Hệ thống phòng cháy chữa cháy (PCCC).
• Các nhà máy công nghiệp, khu chế xuất và khu công nghiệp.

​

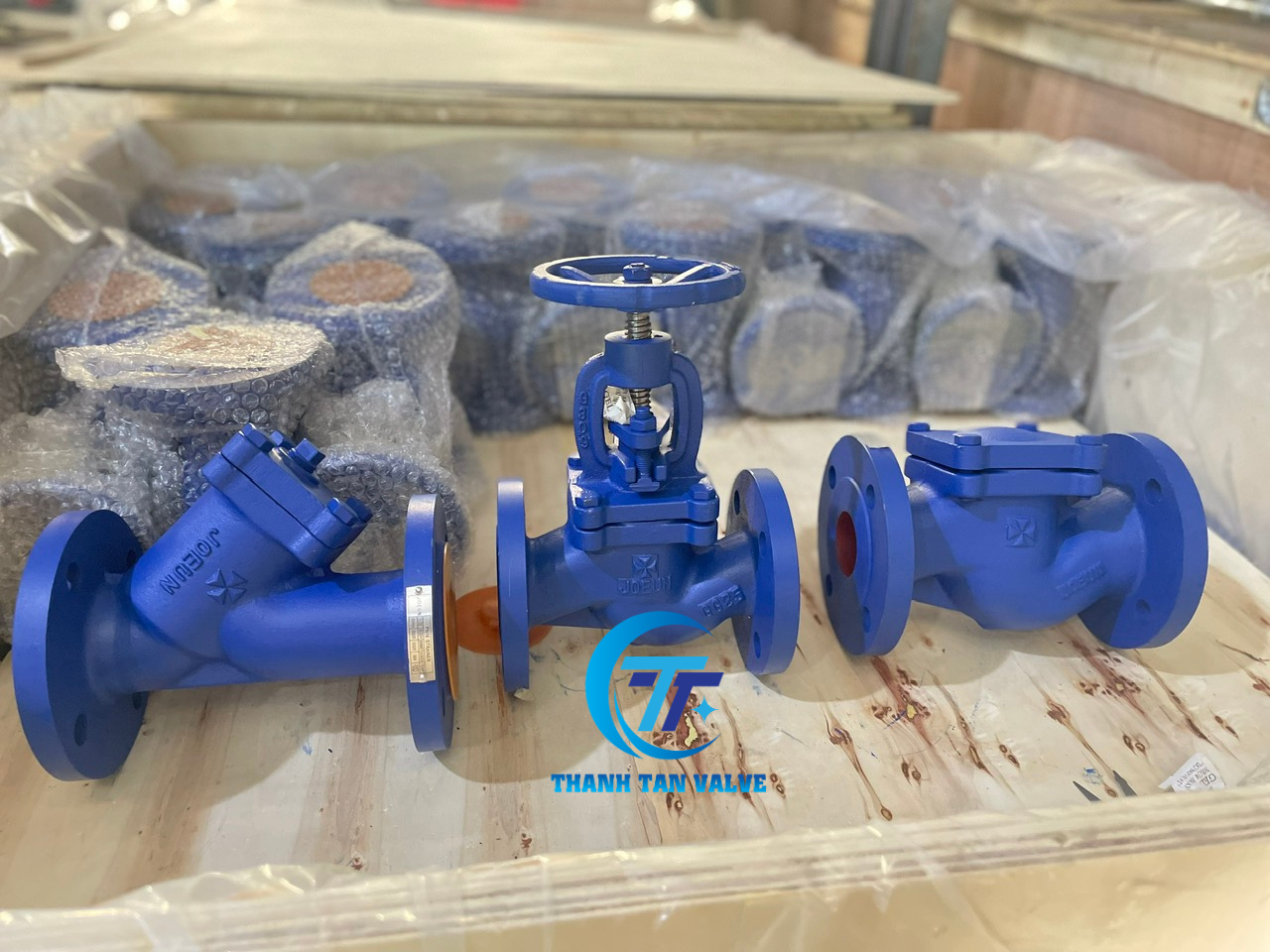

Y lọc, van cầu, van 1 chiều hơi gang PN16 Joeun

Nếu doanh nghiệp đang tìm kiếm một dòng van cầu có chất lượng ổn định, giá thành hợp lý và đáp ứng tốt yêu cầu vận hành trong hệ thống đường ống, van cầu gang nối bích PN16 Joeun là giải pháp đáng cân nhắc nhờ hiệu suất làm việc bền bỉ và khả năng vận hành lâu dài.

Hãy liên hệ với chúng tôi để được tư vấn và báo giá nhanh nhất. Hàng sẵn kho, giao hàng nhanh chóng.

​CÔNG TY TNHH TM VÀ KỸ THUẬT THANH TÂN
Cung cấp các loại van công nghiệp dùng trong hệ thống đường ống hơi nóng: Bẫy hơi, van giảm áp, van an toàn, van cầu, y lọc, van 1 chiều, van bi điều khiển điện tuyến tính/ ON OFF, van khí nén... thương hiệu Đài Loan, Hàn Quốc
Hotline: 090 234 1079; 0932 304 316
