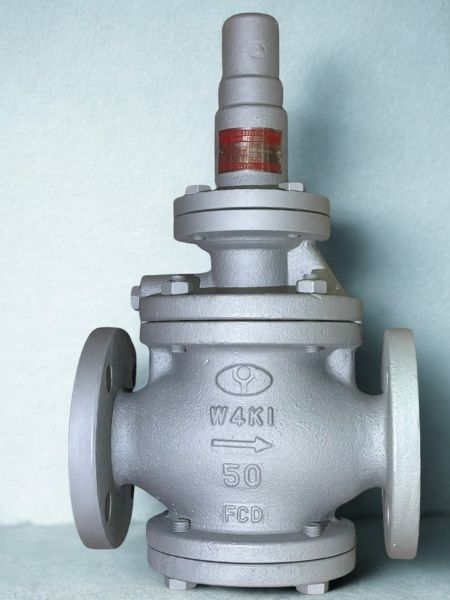

VAN ĐIỀU ÁP HƠI NÓNG/ VAN GIẢM ÁP HƠI NÓNG DN50 (PHI 60)

Lượt xem: 40

XEM HÀNG TẠI
Địa chỉ: Số 8 Đường D14B, Phường Tây Thạnh, Quận Tân Phú, TP HCM
LIÊN HỆ ĐẶT HÀNG
Ms NGA 090.234.1079
Email: nga@thanhtanvalve.com.vn
Ms VÂN 0934.133.169
Email: info@thanhtanvalve.com.vn
TƯ VẤN 0932.304.316
Email: quang@thanhtanvalve.com.vn

Email:

Van điều áp hơi nóng DN50 là loại van giảm áp dùng cho hệ thống đường ống hơi nóng kích thước 2 inch (DN50/ phi 60). Van điều áp hơi nóng DN50 thường dùng trong hệ thống lò hơi, nồi hơi, dây chuyền sấy, hấp công nghiệp có công dụng giảm áp suất hơi nóng và duy trì áp suất cài đặt, tránh tình trạng quá áp gây ảnh hưởng đến các thiết bị trong hệ thống.

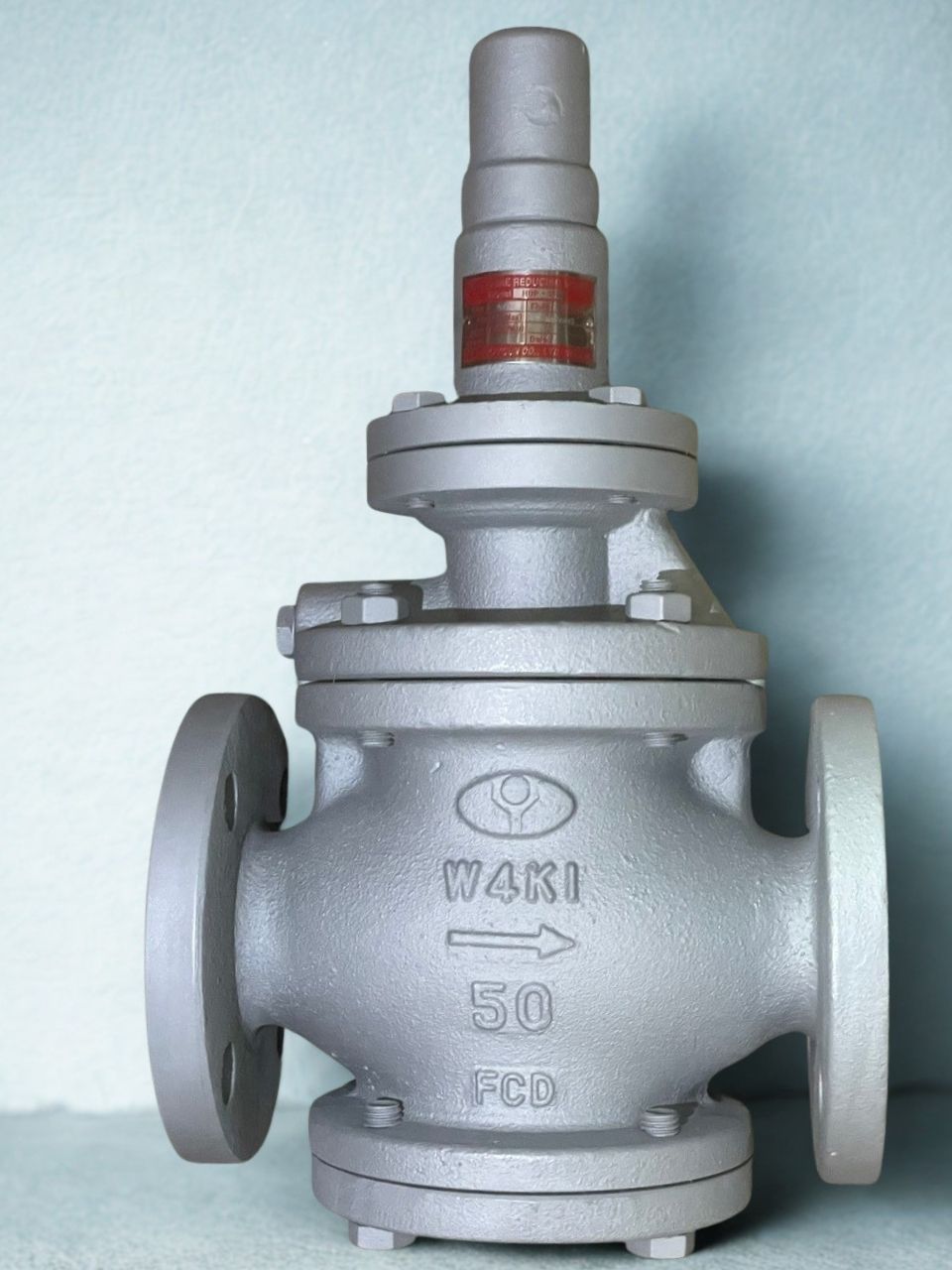

VAN ĐIỀU ÁP HƠI NÓNG DN50/ GIẢM ÁP HƠI NÓNG PHI 60

1. Van điều áp hơi nóng/ van giảm áp hơi nóng là gì?

Van điều áp hơi nóng là thiết bị dùng để giảm áp suất hơi nóng và giữ cho áp suất hơi nước nóng ổn định theo mức đã cài đặt để phù hợp với nhu cầu sử dụng của từng hệ thống. Van giảm áp hơi nóng thường được dùng trong các hệ thống lò hơi, nồi hơi, dây chuyền sấy, máy dệt, thực phẩm, v.v.

2. Chức năng chính của van điều áp hơi nóng/ van giảm áp hơi nóng

  • Giảm áp suất hơi nóng đầu vào xuống áp suất mong muốn.
  • Giữ áp suất đầu ra ổn định dù lưu lượng thay đổi.
  • Bảo vệ thiết bị khỏi quá áp.
  • Giúp hệ thống hơi vận hành ổn định và tiết kiệm năng lượng.

3. Cấu tạo của van điều áp hơi nóng/ van giảm áp hơi nóng

3.1. Thân van

  • Là phần vỏ chính chịu áp lực và nhiệt độ hơi.
  • Thường làm bằng gang, thép hoặc inox.
  • Bên trong chứa đường dẫn hơi và cụm đóng mở.

3.2. Đĩa van và đế van

  • Điều tiết lưu lượng hơi đi qua.
  • Khi áp suất đầu ra tăng cao, đĩa van sẽ đóng bớt.
  • Khi áp suất giảm, đĩa van mở lớn hơn.

3.3. Màng điều khiển

  • Bộ phận cảm nhận áp suất đầu ra.
  • Thường làm bằng inox mỏng hoặc cao su chịu nhiệt có gia cường.
  • Nhận lực từ áp suất để điều khiển độ mở van.

3.4. Lò xo chỉnh áp

  • Dựa vào việc chỉnh vít để thay đổi lực nén của lò xo:
    • Lò xo nén mạnh thì áp đầu ra cao hơn
    • Lò xo nới lỏng thì áp đầu ra thấp hơn

3.5. Vít chỉnh áp

  • Dùng để tăng hoặc giảm áp suất cài đặt.
  • Thường nằm trên đỉnh van.

3.6. Ty van

  • Truyền chuyển động từ màng và lò xo xuống đĩa van.
  • Giúp đóng/mở chính xác.

3.7. Buồng áp suất điều khiển

  • Khu vực nhận áp suất phản hồi từ đầu ra.
  • Giúp van tự cân bằng áp.

3.8. Cổng vào và cổng ra

  • Inlet: hơi áp cao đi vào.
  • Outlet: hơi đã giảm áp đi ra.

4. Các loại van điều áp hơi/ van giảm áp hơi nóng phổ biến

  • Van điều áp trực tiếp/ van giảm áp trực tiếp
    • Hoạt động bằng lò xo và màng diaphragm.
    • Không cần nguồn điện hoặc khí điều khiển.
    • Kết cấu đơn giản.
    • Lắp đặt đơn giản và dễ bảo trì.
    • Độ chính xác tương đối.
    • Dùng cho lưu lượng nhỏ/trung bình.
    • Không phù hợp lưu lượng lớn hoặc tải biến động mạnh.
    • Giá thấp.
  • Van điều áp pilot
    • Có van pilot điều khiển van chính.
    • Ổn định áp suất hơi tốt.
    • Điều áp hơi nóng chính xác hơn loại van điều áp trực tiếp.
    • Cấu tạo phức tạp hơn van điều áp trực tiếp.
    • Phù hợp lưu lượng lớn.
    • Giá cao hơn van điều áp trực tiếp.

5. Chất liệu van điều áp hơi nóng/ van giảm áp hơi nóng

  • Gang: phổ biến, chịu được nhiệt và áp suất cao, giá cả thấp
  • Thép: chịu được nhiệt độ cao, giá cao.
  • Thép không gỉ 304: chống ăn mòn

6. Cách chọn van giảm áp hơi nóng/ van điều áp hơi nóng

Cần xác định các thông số sau:

  • Áp suất hơi đầu vào và áp suất hơi đầu ra
  • Nhiệt độ hơi
  • Lưu lượng hơi tiêu thụ
  • Kích thước đường ống
  • Kiểu kết nối: ren hay mặt bích
  • Có cần độ chính xác cao hay không

7. Lưu ý khi lắp đặt van giảm áp/ van điều áp hơi nóng

  • Lọc y: không thể thiếu, loại bỏ các cặn bẩn trong hệ thống làm ảnh hưởng đến quá trình vận hành của van giảm áp/ van điều áp hơi nóng.
  • Van chặn: dễ dàng bảo trì, sửa chữa hệ thống,
  • Đồng hồ áp: dễ dàng theo dõi quá trình vận hành và kịp thời sửa chữa.
  • Bẫy hơi: thiết bị cần thiết trong hệ thống, giúp cho van giảm áp hơi nóng/ van điều áp hơi nóng hoạt động hiệu quả hơn.

Công ty TNHH TM Và Kỹ Thuật Thanh Tân cung các loại van điều áp hơi nóng Hàn Quốc, Đài Loan, van điều áp ren, van điều áp hơi nóng PN16, van điều áp hơi nóng JIS10K, van điều áp hơi nóng DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 phù hợp với nhu cầu sử dụng của từng hệ thống.
