1. Van giảm áp hơi là gì?
Van giảm áp hơi là thiết bị dùng để giảm áp suất hơi từ mức cao xuống mức thấp hơn và duy trì ổn định áp suất đầu ra theo giá trị cài đặt.
Thiết bị này thường được lắp đặt sau lò hơi hoặc tại các điểm cần kiểm soát áp suất trong hệ thống.
2. Lợi ích khi sử dụng van giảm áp hơi?
Trong thực tế, áp suất từ lò hơi thường rất cao, không phù hợp để sử dụng trực tiếp cho các thiết bị đầu cuối. Việc sử dụng van giảm áp hơi giúp:
2.1. Ổn định áp suất hệ thống
Trong các ngành như thực phẩm, dệt, hóa chất thì hiệt độ và áp suất ổn định là rất quan trọng. Nếu áp suất không được kiểm soát kịp thời có thể làm hư hỏng sản phẩm.
- Van giảm áp hơi giúp duy trì áp suất đầu ra luôn ổn định ngay cả khi áp suất đầu vào thay đổi liên tục.
- Điều chỉnh áp suất hơi phù hợp với từng công đoạn.
⇒ Van giảm áp hơi giữ áp suất đầu ra luôn ổn định dù có sự biến động của áp suất đầu vào
2.2. Đảm bảo an toàn hệ thống
Hơi nước thường được tạo ra ở áp suất rất cao từ nồi hơi. Nếu đưa trực tiếp vào thiết bị sử dụng mà không giảm áp, có thể gây:
- Nổ đường ống hoặc thiết bị
- Rò rỉ nguy hiểm
- Tai nạn cho người vận hành
2.3. Bảo vệ thiết bị
Nhiều thiết bị như bộ trao đổi nhiệt, máy sấy, máy ép… chỉ hoạt động tốt trong một khoảng áp suất nhất định.
- Áp suất quá cao gây hư hỏng, giảm tuổi thọ của thiết bị.
- Áp suất không ổn định dẫn đến việc thiết bị hoạt động kém hiệu quả.
⇒ Van giảm áp hơi giúp thiết bị chạy đúng thông số thiết kế.
2.4. Tiết kiệm năng lượng
Khi áp suất hơi được điều chỉnh phù hợp:
- Giảm thất thoát hơi.
- Tối ưu quá trình truyền nhiệt.
- Tránh lãng phí năng lượng.
- Giảm chi phí nhiên liệu.
⇒ Van giảm áp hơi giúp giảm chi phí vận hành.
2.5. Giảm tiếng ồn và rung động
Áp suất cao đi trực tiếp qua đường ống nhỏ có thể gây:
- Tiếng ồn lớn
- Rung lắc hệ thống
⇒ Van giảm áp hơi giúp giảm vấn đề này.
2.6. Tự động hóa vận hành
Van giảm áp hơi hoạt động hoàn toàn tự động, không cần sử dụng điện, giúp giảm chi phí nhân công vận hành.
3. Cấu tạo của van giảm áp hơi
Một van giảm áp hơi tiêu chuẩn bao gồm:
- Thân van: Chịu áp lực và nhiệt độ cao
- Lò xo điều chỉnh: Cài đặt áp suất đầu ra
- Màng van: Cảm nhận áp suất
- Đĩa van và seat: Điều tiết dòng hơi
- Nắp van: Bảo vệ các bộ phận bên trong
4. Nguyên lý hoạt động van giảm áp hơi
Van giảm áp hơi hoạt động dựa trên nguyên lý cân bằng lực giữa lực đàn hồi của lò xo và áp suất đầu ra. Hai lực này tác động lên một màng hoặc piston để điều khiển đóng/mở van
► Khi áp suất đầu ra thấp hơn cài đặt
- Lực lò xo > lực áp suất hơi
- Màng bị đẩy xuống → van mở lớn hơn
- Hơi đi qua nhiều hơn → tăng áp suất đầu ra
► Khi áp suất đầu ra đạt mức cài đặt
- Lực lò xo = lực áp suất
- Van giữ ở vị trí cân bằng → áp suất ổn định
► Khi áp suất đầu ra tăng cao hơn cài đặt
- Áp suất hơi > lực lò xo
- Màng bị đẩy lên → van đóng bớt lại
- Lưu lượng giảm → hạ áp suất xuống
⇒ Quá trình trên diễn ra liên tục theo kiểu tự động điều chỉnh, không cần can thiệp thủ công. Do đó áp suất hơi đầu ra lôn ổn định dù áp suất hơi đầu vào thay đổi, lưu lượng tiêu thụ biến động.
5. Ứng dụng của van giảm áp hơi
Van giảm áp hơi được sử dụng rộng rãi trong nhiều ngành công nghiệp:
- Nhà máy thực phẩm – đồ uống
- Ngành dệt nhuộm
- Sản xuất giấy
- Hệ thống lò hơi
- Ngành hóa chất
6. Một số lưu ý khi lắp đặt van giảm áp hơi
- Lắp đúng chiều dòng chảy.
- Có bộ lọc trước van giảm áp hơi để tránh cặn bẩn.
- Nên có cụm tách nước trước van giảm áp hơi: bẫy hơi, van cầu, y lọc để tránh nước đọng trong hệ thống ảnh hưởng đến hiệu suất làm việc của van giảm áp và giảm tuổi thọ thiết bị.
- Kiểm tra áp suất định kỳ.
- Thường xuyên bảo trì.

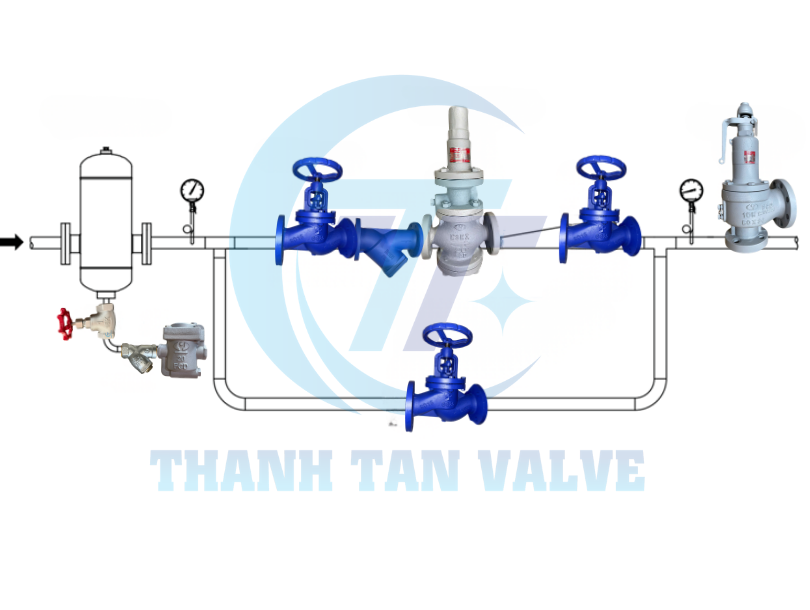

Sơ đồ lắp đặt van giảm áp hơi DN15 - DN100
7. Cách lựa chọn van giảm áp hơi phù hợp
Để lựa chọn đúng loại van, cần lưu ý các yếu tố sau:
-
Áp suất làm việc: Xác định áp suất đầu vào và đầu ra
-
Lưu lượng hơi: Chọn van có công suất phù hợp
-
Nhiệt độ: Đảm bảo vật liệu chịu nhiệt tốt
-
Kích thước đường ống: Kích thước kết nối của van giảm áp hơi phù hợp với kích thước đường ống: Van giảm áp hơi DN15, van giảm áp hơi DN20, van giảm áp hơi DN25, van giảm áp hơi DN32, van giảm áp hơi DN40, van giảm áp hơi DN50, van giảm áp hơi DN65, van giảm áp hơi DN80, van giảm áp hơi DN100
-
Lựa chọn kiểu kết nối ống: Van giảm áp hơi nối ren, van giảm áp hơi nối mặt bích JIS10K/ PN16
-
Ưu tiên sản phẩm chất lượng cao để đảm bảo độ bền và hiệu suất làm việc của van.
.png)

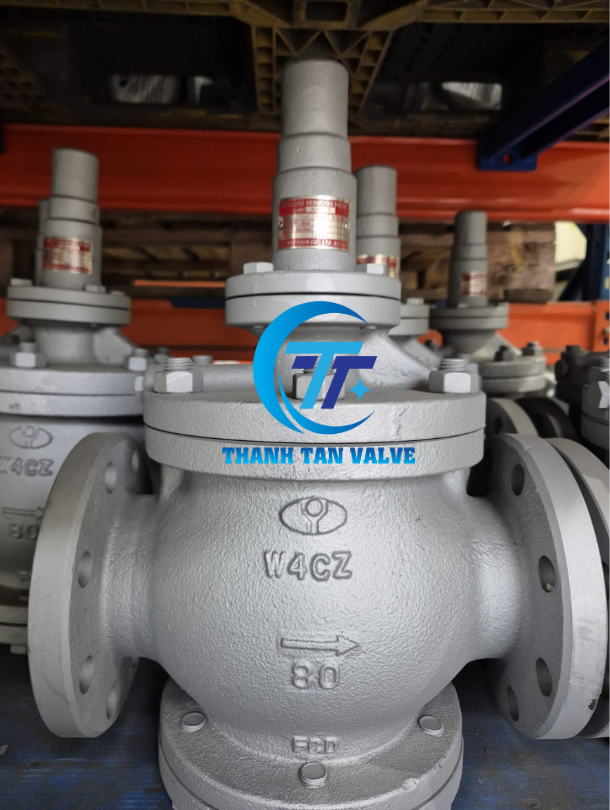

Van giảm áp hơi nối bích DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
Van giảm áp hơi nối ren DN15 DN20 DN25
8. Báo giá van giảm áp hơi
Giá van giảm áp hơi phụ thuộc vào nhiều yếu tố:
- Vật liệu: gang, thép, inox
- Xuất xứ: Hàn Quốc, Nhật Bản, Đài Loan, Trung Quốc
- Kích thước và áp suất
Mức giá dao động từ 1.500.000 – 10.000.000 VNĐ tùy loại.
Công ty TNHH TM Và Kỹ Thuật Thanh Tân cung cấp các loại van giảm áp hơi xuất xứ Hàn Quốc, Đài Loan với đầy đủ các kích thước: van giảm áp hơi nối bích DN20-DN100/ Van giảm áp hơi nối bích phi 27-phi 114, van giảm áp hơi nối ren DN15 DN 20 DN25/ van giảm áp hơi nối ren phi 21 27 34
9. Kết luận
Van giảm áp hơi đóng vai trò quan trọng trong việc kiểm soát áp suất, đảm bảo an toàn và nâng cao hiệu suất vận hành hệ thống. Việc lựa chọn đúng loại van sẽ giúp doanh nghiệp tiết kiệm chi phí và vận hành ổn định lâu dài.
