Trong các hệ thống hơi nước công nghiệp, việc xử lý nước ngưng đóng vai trò cực kỳ quan trọng. Nếu không được xả kịp thời, nước ngưng có thể gây giảm hiệu suất truyền nhiệt, ăn mòn đường ống, thậm chí làm hư hỏng thiết bị. Bẫy hơi đồng tiền (disc steam trap) được dùng trong các hệ thống có lưu lượng nước ngưng ít trở thành lựa chọn phổ biến nhờ thiết kế đơn giản, độ bền cao và hiệu quả vượt trội.
Bẫy hơi đồng tiền là gì?
Bẫy hơi đồng tiền là thiết bị cơ học hoạt động dựa trên nguyên lý chênh lệch áp suất và vận tốc giữa hơi và nước ngưng. Với cấu tạo nhỏ gọn, dễ sử dụng, loại bẫy này đặc biệt phù hợp cho các hệ thống có tải biến động và môi trường làm việc khắc nghiệt
Ưu điểm nổi bật:
- Thiết kế đơn giản, ít hỏng hóc
- Chịu áp suất và nhiệt độ cao
- Hoạt động ổn định trong môi trường rung động
- Dễ dàng lắp đặt và bảo trì
Tầm quan trọng của việc lắp đặt đúng kỹ thuật
Bẫy hơi đồng tiền chất lượng cao sẽ không thể phát huy hiệu quả nếu lắp đặt sai cách. Việc lắp đặt đúng chuẩn giúp:
- Tối ưu hiệu suất xả nước ngưng.
- Ngăn thất thoát hơi – tiết kiệm chi phí nhiên liệu.
- Kéo dài tuổi thọ thiết bị.
- Giảm thiểu sự cố vận hành.
Công ty TNHH TM Và Kỹ Thuật Thanh Tân sẽ hướng dẫn chi tiết cách lắp đặt bẫy hơi đồng tiền dưới đây.
1. Lựa chọn đúng bẫy hơi đồng tiền
- Áp suất, nhiệt độ làm việc của bẫy hơi.
- Lưu lượng xả nước ngưng của bẫy hơi đồng tiền.
- Đường kính kết nối với hệ thống đường ống (Bẫy hơi đồng tiền DN15, Bẫy hơi đồng tiền DN20, Bẫy hơi đồng tiền DN25).
2. Chuẩn bị trước khi lắp
- Làm sạch đường ống: tránh cặn bẩn, rỉ sét làm kẹt đĩa bẫy hơi đồng tiền.
- Chuẩn bị:
- Van khóa như van cầu hơi (trước & sau bẫy).
- Y lọc: lọc cặn bẩn trong hệ thống giúp bẫy hơi làm việc hiệu quả và tăng tuổi thọ của van.
- Bypass: để dễ dàng bảo trì, sửa chữa nhưng không làm gián đoạn hệ thống làm việc.
- Van 1 chiều: tránh nước quay ngược lại hệ thống.
3. Sơ đồ lắp đặt

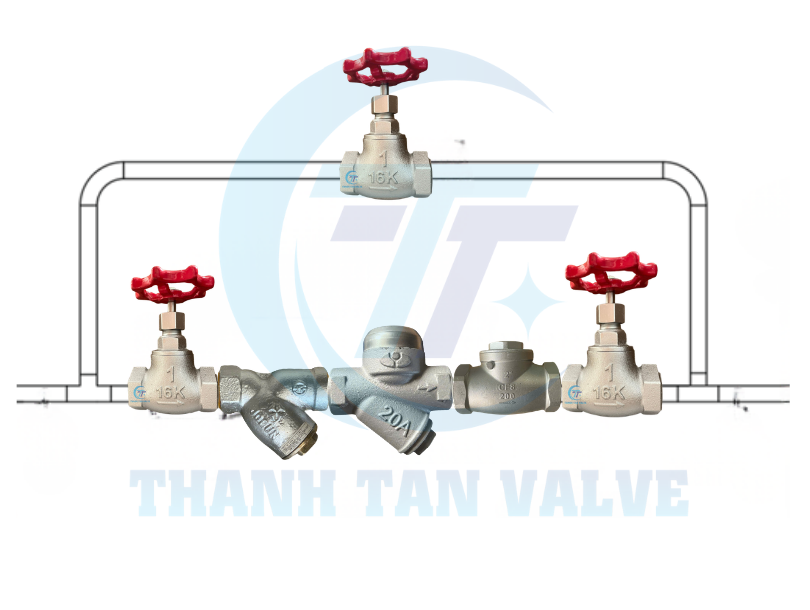

Sơ đồ lắp đặt tối giản như sau:
Sơ đồ lắp đặt bẫy hơi đồng tiền
Có thể lắp thêm kính quan sát để dễ dàng theo dõi hiệu quả làm việc của bẫy hơi đồng tiền.
4. Cách lắp đúng kỹ thuật
✔️Hướng lắp
- Lắp theo chiều mũi tên trên thân bẫy.
- Sai chiều → bẫy hơi đồng tiền không hoạt động.
✔️Tư thế lắp
- Bẫy hơi đồng tiền nằm ngang, cốc lọc hướng xuống dưới (Mặt đĩa phải nằm ngang để đóng/mở đúng).
✔️Vị trí
- Lắp thấp hơn điểm cần xả nước ngưng.
- Gần thiết bị nhất có thể (tránh mất nhiệt).
✔️ Y lọc (Strainer)
- Lắp trước bẫy hơi đồng tiền.
- Hướng cốc lọc xuống dưới.
✔️ Van 1 chiều
- Lắp sau bẫy hơi đồng tiền.
5. Kiểm tra sau khi lắp
- Mở van từ từ để tránh sốc áp
- Quan sát quá trình xả nước ngưng:
- Bẫy hơi đồng tiền có xả nước ngưng không (nếu không → có thể hỏng, nếu xả nước liên tục → có thể hỏng hoặc lưu lượng xả của bẫy hơi thấp hơn so với hệ thống).
- Bẫy hơi đồng tiền có bị rò hơi liên tục không (nếu có → có thể hỏng).
6. Những lỗi thường gặp
- Lắp nghiêng hoặc thẳng đứng.
- Không có y lọc → dễ kẹt.
- Lắp ngược chiều.
- Không có van khóa → khó bảo trì.
Những sai sót này có thể làm giảm hiệu suất, gây thất thoát hơi và tăng chi phí vận hành.
Lưu ý: Thường xuyên kiểm tra, bảo trì và vệ sinh y lọc để bẫy hơi đồng tiền vận hành hiệu quả.
LỢI ÍCH KHI SỬ DỤNG BẪY HƠI CHẤT LƯỢNG
- Tiết kiệm đến 10–20% chi phí năng lượng.
- Giảm chi phí bảo trì hệ thống.
- Tăng hiệu suất sản xuất.
- Đảm bảo an toàn vận hành.
GIẢI PHÁP TỐI ƯU CHO DOANH NGHIỆP
CÔNG TY TNHH TM VÀ KỸ THUẬT THANH TÂN cung cấp các dòng bẫy hơi đồng tiền chất lượng cao với các kích thước lớn/ nhỏ khác nhau: bẫy hơi đồ
ng tiền DN15 (1/2"), bẫy hơi đồng tiền DN20 (3/4"), Bẫy hơi đồng tiền DN25 (1") phù hợp cho nhiều ngành công nghiệp như:
- Thực phẩm & đồ uống
- Dệt may
- Hóa chất
- Nhà máy sản xuất

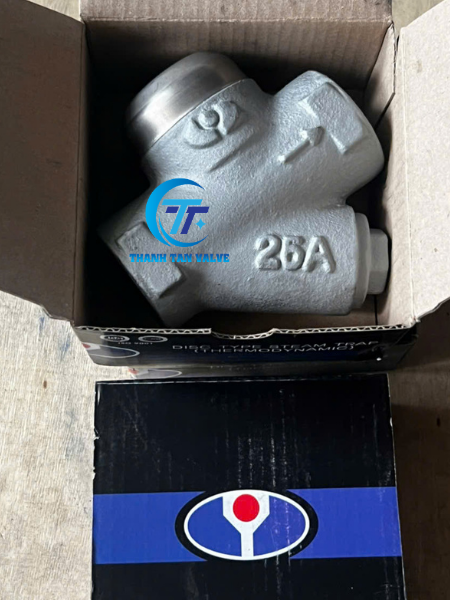

Bẫy hơi đồng tiền YooYoun DN15 DN20 DN25
Bẫy hơi đồng tiền Đài Loan phi 21 phi 27 phi 34
Liên hệ với chúng tôi để được tư vấn giải pháp tiết kiệm năng lượng tối ưu cho hệ thống hơi của bạn!
